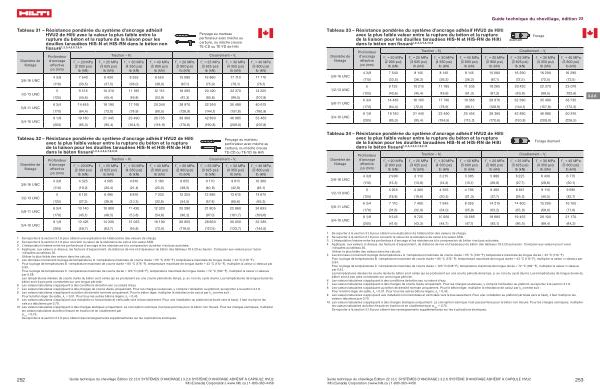

Guide technique du chevillage , édition 22
Tableau 33 – Résistance pondérée du système d ' ancrage adhésif HVU2 de Hilti avec la plus faible valeur entre la rupture du béton et la rupture de la liaison pour les douilles taraudées HIS-N et HIS-RN de Hilti dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 diamant
Forage
Diamètre de filetage
3 / 8-16 UNC
1 / 2-13 UNC
5 / 8-11 UNC
3 / 4-10 UNC
Profondeur d ' ancrage effective po ( mm ) f ́c = 20 MPa ( 2 900 psi ) lb ( kN ) f ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Traction – N r
f ́c = 30 MPa ( 4 350 psi ) lb ( kN ) f ́c = 40 MPa ( 5 800 psi ) lb ( kN ) f ́c = 20 MPa ( 2 900 psi ) lb ( kN )
Cisaillement – V r
f ́c = 25 MPa ( 3 625 psi ) lb ( kN ) f ́c = 30 MPa ( 4 350 psi ) lb ( kN ) f ́c = 40 MPa ( 5 800 psi ) lb ( kN )
4 3 / 8 7 540 8 145 8 145 8 145 15 080 16 290 16 290 16 290 ( 110 ) ( 33,5 ) ( 36,2 ) ( 36,2 ) ( 36,2 ) ( 67,1 ) ( 72,5 ) ( 72,5 ) ( 72,5 )
5 9 135 10 210 11 185 11 535 18 265 20 420 22 370 23 070 ( 125 ) ( 40,6 ) ( 45,4 ) ( 49,8 ) ( 51,3 ) ( 81,3 ) ( 90,8 ) ( 99,5 ) ( 102,6 ) 6 3 / 4 14 485 16 195 17 740 19 365 28 970 32 390 35 480 38 735 ( 170 ) ( 64,4 ) ( 72,0 ) ( 78,9 ) ( 86,1 ) ( 128,9 ) ( 144,1 ) ( 157,8 ) ( 172,3 ) 8 1 / 8 19 180 21 445 23 490 25 455 38 360 42 890 46 985 50 910 ( 205 ) ( 85,3 ) ( 95,4 ) ( 104,5 ) ( 113,2 ) ( 170,6 ) ( 190,8 ) ( 209,0 ) ( 226,5 )
3.2.6
Tableau 34 – Résistance pondérée du système d ' ancrage adhésif HVU2 de Hilti avec la plus faible valeur entre la rupture du béton et la rupture de la liaison pour les douilles taraudées HIS-N et HIS-RN de Hilti dans le béton fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 10
Forage diamant
Diamètre de filetage
3 / 8-16 UNC
1 / 2-13 UNC
5 / 8-11 UNC
3 / 4-10 UNC
Profondeur d ' ancrage effective po ( mm ) f ́c = 20 MPa ( 2 900 psi ) lb ( kN ) f ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Traction – N r
f ́c = 30 MPa ( 4 350 psi ) lb ( kN ) f ́c = 40 MPa ( 5 800 psi ) lb ( kN ) f ́c = 20 MPa ( 2 900 psi ) lb ( kN )
Cisaillement – V r
f ́c = 25 MPa ( 3 625 psi ) lb ( kN ) f ́c = 30 MPa ( 4 350 psi ) lb ( kN ) f ́c = 40 MPa ( 5 800 psi ) lb ( kN )
4 3 / 8 2 990 3 110 3 215 3 385 5 980 6 225 6 430 6 775 ( 110 ) ( 13,3 ) ( 13,8 ) ( 14,3 ) ( 15,1 ) ( 26,6 ) ( 27,7 ) ( 28,6 ) ( 30,1 )
5 4 235 4 405 4 555 4 795 8 465 8 815 9 110 9 595 ( 125 ) ( 18,8 ) ( 19,6 ) ( 20,3 ) ( 21,3 ) ( 37,7 ) ( 39,2 ) ( 40,5 ) ( 42,7 ) 6 3 / 4 7 110 7 400 7 645 8 055 14 215 14 800 15 295 16 105 ( 170 ) ( 31,6 ) ( 32,9 ) ( 34,0 ) ( 35,8 ) ( 63,2 ) ( 65,8 ) ( 68,0 ) ( 71,6 ) 8 1 / 8 9 345 9 725 10 050 10 585 18 685 19 455 20 100 21 170 ( 205 ) ( 41,6 ) ( 43,3 ) ( 44,7 ) ( 47,1 ) ( 83,1 ) ( 86,5 ) ( 89,4 ) ( 94,2 )
1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée . 4 Appliquer , aux valeurs ci-dessus , les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 19 à 20 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 30 . Utiliser la plus faible des valeurs dans les calculs .
5 Les données concernent la plage de températures A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Pour la plage de températures B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée = 43 ° C ( 110 ° F ), multiplier la valeur ci-dessus par 0,94 . Pour la plage de températures C : température maximale de courte durée = 120 ° C ( 248 ° F ), température maximale de longue durée = 72 ° C ( 162 ° F ), multiplier la valeur ci-dessus par 0,60 . Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période . 6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec ou saturé d ' eau . 7 Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 . 8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,51 . Pour tous les autres bétons légers , λ a
= 0,45 . 9 Les valeurs tabulaires s ' appliquent aux installations horizontales et verticales vers le bas seulement . Pour une installation au plafond ( verticale vers le haut ), il faut multiplier les valeurs tabulaires par 0,70 . 10 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré . Pour les charges sismiques , multiplier les valeurs tabulaires du béton fissuré en traction et en cisaillement par α seis
= 0,75 . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications sismiques .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.6 SYSTÈME D ’ ANCRAGE ADHÉSIF À CAPSULE HVU2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
253
