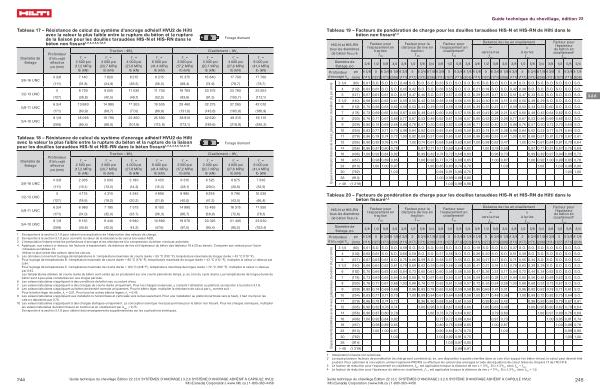

Tableau 17 – Résistance de calcul du système d ' ancrage adhésif HVU2 de Hilti avec la valeur la plus faible entre la rupture du béton et la rupture de la liaison pour les douilles taraudées HIS-N et HIS-RN dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9
Forage diamant
Diamètre de filetage
3 / 8-16 UNC
1 / 2-13 UNC
5 / 8-11 UNC
3 / 4-10 UNC
Profondeur d ' ancrage effective po ( mm ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,4 MPa ) lb ( kN ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – ФV n
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,4 MPa ) lb ( kN )
4 3 / 8 7 140 7 820 8 215 8 215 15 375 16 840 17 700 17 700 ( 111 ) ( 31,8 ) ( 34,8 ) ( 36,5 ) ( 36,5 ) ( 68,4 ) ( 74,9 ) ( 78,7 ) ( 78,7 ) 5 8 720 9 555 11 030 11 700 18 785 20 575 23 760 25 205 ( 127 ) ( 38,8 ) ( 42,5 ) ( 49,1 ) ( 52,0 ) ( 83,6 ) ( 91,5 ) ( 105,7 ) ( 112,1 ) 6 3 / 4 13 680 14 985 17 305 19 505 29 460 32 275 37 265 42 010 ( 171 ) ( 60,9 ) ( 66,7 ) ( 77,0 ) ( 86,8 ) ( 131,0 ) ( 143,6 ) ( 165,8 ) ( 186,9 ) 8 1 / 8 18 065 19 790 22 850 25 590 38 910 42 620 49 215 55 115 ( 206 ) ( 80,4 ) ( 88,0 ) ( 101,6 ) ( 113,8 ) ( 173,1 ) ( 189,6 ) ( 218,9 ) ( 245,2 )
Tableau 18 – Résistance de calcul du système d ' ancrage adhésif HVU2 de Hilti avec la valeur la plus faible entre la rupture du béton et la rupture de la liaison pour les douilles taraudées HIS-N et HIS-RN dans le béton fissuré 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 10
Forage diamant
Diamètre de filetage
3 / 8-16 UNC
1 / 2-13 UNC
5 / 8-11 UNC
3 / 4-10 UNC
Profondeur d ' ancrage effective po ( mm ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,4 MPa ) lb ( kN ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – ФV n
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,4 MPa ) lb ( kN )
4 3 / 8 2 935 3 030 3 190 3 435 6 315 6 525 6 875 7 395 ( 111 ) ( 13,1 ) ( 13,5 ) ( 14,2 ) ( 15,3 ) ( 28,1 ) ( 29,0 ) ( 30,6 ) ( 32,9 ) 5 4 175 4 315 4 545 4 890 8 995 9 295 9 790 10 530 ( 127 ) ( 18,6 ) ( 19,2 ) ( 20,2 ) ( 21,8 ) ( 40,0 ) ( 41,3 ) ( 43,5 ) ( 46,8 ) 6 3 / 4 6 960 7 195 7 575 8 150 14 990 15 495 16 315 17 550 ( 171 ) ( 31,0 ) ( 32,0 ) ( 33,7 ) ( 36,3 ) ( 66,7 ) ( 68,9 ) ( 72,6 ) ( 78,1 ) 8 1 / 8 9 135 9 440 9 940 10 690 19 670 20 325 21 405 23 030 ( 206 ) ( 40,6 ) ( 42,0 ) ( 44,2 ) ( 47,6 ) ( 87,5 ) ( 90,4 ) ( 95,2 ) ( 102,4 )
1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée . 4 Appliquer , aux valeurs ci-dessus , les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 19 à 20 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 14 . Utiliser la plus faible des valeurs dans les calculs .
5 Les données concernent la plage de températures A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Pour la plage de températures B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée = 43 ° C ( 110 ° F ), multiplier la valeur ci-dessus par 0,94 . Pour la plage de températures C : température maximale de courte durée = 120 ° C ( 248 ° F ), température maximale de longue durée = 72 ° C ( 162 ° F ), multiplier la valeur ci-dessus par 0,60 . Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période . 6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec ou saturé d ' eau . 7 Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 . 8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,51 . Pour tous les autres bétons légers , λ a
= 0,45 . 9 Les valeurs tabulaires s ' appliquent aux installations horizontales et verticales vers le bas seulement . Pour une installation au plafond ( verticale vers le haut ), il faut multiplier les valeurs tabulaires par 0,70 . 10 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré . Pour les charges sismiques , multiplier les valeurs tabulaires du béton fissuré en traction et en cisaillement par α seis
= 0,75 . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications sismiques .
244 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.6 SYSTÈME D ’ ANCRAGE ADHÉSIF À CAPSULE HVU2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
