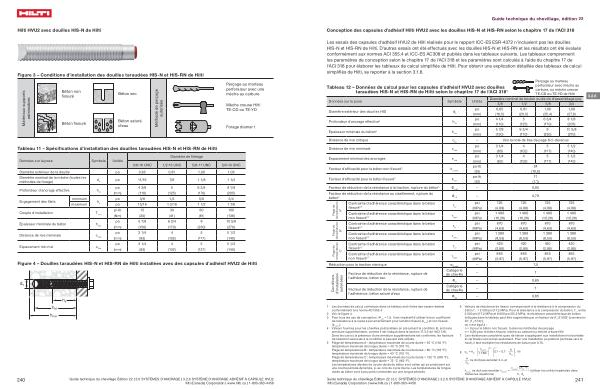

Hilti HVU2 avec douilles HIS-N de Hilti
Figure 3 – Conditions d ' installation des douilles taraudées HIS-N et HIS-RN de Hilti
Matériaux supports admissibles |
Béton non fissuré
Béton fissuré
|
Béton sec
Béton saturé d ' eau
|
Méthode de perçage autorisée |
Perçage au marteau perforateur avec une mèche au carbure
Mèche creuse Hilti TE-CD ou TE-YD
Forage diamant
|
Tableau 11 – Spécifications d ' installation des douilles taraudées HIS-N et HIS-RN de Hilti
Données sur la pose Symbole Unités
Diamètre de filetage 3 / 8-16 UNC 1 / 2-13 UNC 5 / 8-11 UNC 3 / 4-10 UNC
Diamètre extérieur de la douille po 0,65 0,81 1,00 1,09
Diamètre nominal de la mèche ( toutes les méthodes de forage ) d o po 11 / 16 7 / 8 1 1 / 8 1 1 / 4
Profondeur d ' ancrage effective h ef po 4 3 / 8 5 6 3 / 4 8 1 / 8 ( mm ) ( 110 ) ( 125 ) ( 170 ) ( 205 )
Engagement des filets minimum po 3 / 8 1 / 2 5 / 8 3 / 4 h maximum s po 15 / 16 1 3 / 16 1 1 / 2 1 7 / 8
Couple d ' installation T inst pi-lb 15 30 60 100 ( Nm ) ( 20 ) ( 41 ) ( 81 ) ( 136 )
Épaisseur minimale du béton h min po 5 7 / 8 6 3 / 4 9 10 5 / 8 ( mm ) ( 150 ) ( 170 ) ( 230 ) ( 270 )
Distance de rive minimale c min po 3 1 / 4 4 5 5 1 / 2 ( mm ) ( 83 ) ( 102 ) ( 127 ) ( 140 )
Espacement minimal s min po 3 1 / 4 4 5 5 1 / 2 ( mm ) ( 83 ) ( 102 ) ( 127 ) ( 140 )
Figure 4 – Douilles taraudées HIS-N et HIS-RN de Hilti installées avec des capsules d ' adhésif HVU2 de Hilti
240 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.6 SYSTÈME D ’ ANCRAGE ADHÉSIF À CAPSULE HVU2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
