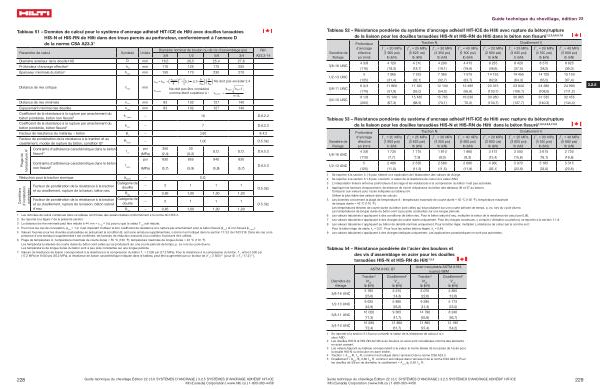

Tableau 51 – Données de calcul pour le système d ' ancrage adhésif HIT-ICE de Hilti avec douilles taraudées HIS-N et HIS-RN de Hilti dans des trous percés au perforateur , conformément à l ' annexe D de la norme CSA A23.3 1
Paramètre de calcul Symbole Unités
Diamètre nominal de boulon ou de vis d ' assemblage ( po ) Réf .
3 / 8 1 / 2 5 / 8 3 / 4 A23.3-14 Diamètre extérieur de la douille HIS D mm 16,5 20,5 25,4 27,6 Profondeur d ' ancrage effective 2 h ef mm 110 125 170 205
Épaisseur minimale du béton 2 h min mm 150 170 230 270
Distance de rive critique c min mm
Ne doit pas être considéré comme étant supérieur à :
Ne doit pas excéder 2,4
Distance de rive minimale s min mm 83 102 127 140
Espacement minimal des douilles s min mm 83 102 127 140
Coefficient de la résistance à la rupture par arrachement du béton pondérée , béton non fissuré 3 k c , uncr
– 10 D . 6.2.2
Coefficient de la résistance à la rupture par arrachement du béton pondérée , béton fissuré 3 k c , cr
– 7 D . 6.2.2
Facteur de résistance du matériau – béton ф c – 0,65 8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 4 R conc
– 1,00 D . 5.3 ( c )
Plage de température A 5
Contrainte d ' adhérence caractéristique dans le béton psi 350 30 τ fissuré 6 cr
( MPa ) ( 2,4 ) ( 0,2 )
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 τ uncr
S . O . S . O . D . 6.5.2 psi 830 855 840 830
( MPa ) ( 5,7 ) ( 5,9 ) ( 5,8 ) ( 5,7 )
Réduction pour la traction sismique α N , seis
– S . O .
Conditions d ' installation autorisées
Facteur de pondération de la résistance à la traction et au cisaillement , rupture de la liaison , béton sec
Facteur de pondération de la résistance à la traction et au cisaillement , rupture de la liaison , béton saturé d ' eau
Catégorie de douillle
– 2 1 1 1
R dry
– 0,85 1,00 1,00 1,00
Catégorie de douille
– 2 1 1 1
R ws
– 0,85 1,00 1,00 1,00
1 Les données de calcul contenues dans ce tableau sont tirées des essais réalisés conformément à la norme ACI 355.4 . 2 Se reporter à la figure 7 de la présente section . 3 La distance de rive minimale peut être réduite à 44 mm < c min
< 5d , pourvu que la valeur T inst soit réduite .
4 Pour tous les cas de conception , ψ c , N = 1,0 . Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr
) et non fissuré ( k c , uncr
).
5 Valeurs fournies pour les chevilles postscellées en présumant la condition B , soit sans armature supplémentaire , comme il est indiqué dans la section 17.3.3 de l ' ACI 318 . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de réduction associés à la condition A peuvent être utilisés .
6 Plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ).
Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
7 Valeurs de résistance de liaison correspondant à la résistance à la compression du béton f ' c = 2 500 psi ( 17,2 MPa ). Pour la résistance à la compression du béton , f ' c
, entre 2 500 psi
( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la résistance de liaison caractéristique indiquée dans le tableau peut être augmentée par un facteur de ( f ' c / 2 500 ) 0 , 1 [ pour SI : ( f ' c
/ 17,2 ) 0 , 1 ].
D . 6.5.2
D . 5.3 ( c )
D . 5.3 ( c )
228 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.5 SYSTÈMES D ’ ANCRAGE ADHÉSIF HIT-ICE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
