Guide technique du chevillage , édition 22
DONNÉES DE CALCUL POUR L ' INSTALLATION DANS LE BÉTON CONFORMÉMENT À LA NORME CSA A23.3
Les dispositions de l ' annexe D de la norme CSA A23.3 précisent le calcul aux états limites pour les chevilles postscellées testées et évaluées conformément à l ' ACI 355.2 , dans le cas des chevilles mécaniques , et à l ' ACI 355.4 , dans le cas des chevilles adhésives . La présente section renferme les tableaux de calcul aux états limites avec les charges caractéristiques non pondérées qui sont fondées sur des essais conformément à la norme ACI 355.4 . Ces tableaux sont suivis des tableaux de résistances pondérées . Les tableaux de résistances pondérées présentent les charges de calcul caractéristiques qui sont pondérées au préalable par les facteurs de réduction applicables pour une cheville unitaire , sans pondération de l ' espacement de cheville à cheville ou de la distance de rive aux fins de commodité pour l ' utilisateur du présent document . Tous les chiffres contenus dans la section précédente sur la méthode de calcul tirée du chapitre 17 de l ' ACI 318 s ' appliquent au calcul aux états limites et seront présentés dans les tableaux .
3.2.5
Pour obtenir une explication détaillée des tableaux élaborés conformément à l ' annexe D de la norme CSA A23.3 , se reporter à la section 3.1.8 - Pour obtenir une assistance technique , communiquez avec Hilti Canada au ( 800 ) 363-4458 ou à www . hilti . ca

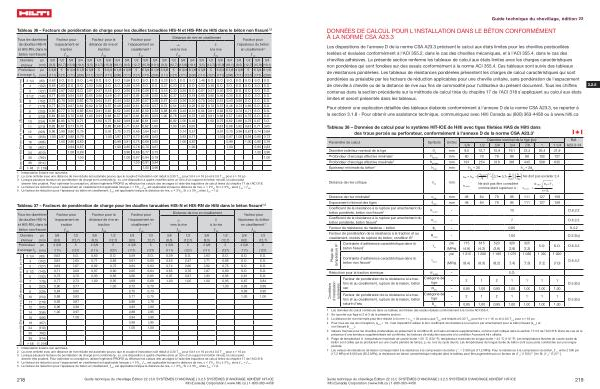

Tableau 38 – Données de calcul pour le système HIT-ICE de Hilti avec tiges filetées HAS de Hilti dans des trous percés au perforateur , conformément à l ' annexe D de la norme CSA A23.3 1
Paramètre de calcul Symbole Unités
Diamètre nominal de la tige ( po ) Réf . 3 / 8 1 / 2 5 / 8 3 / 4 7 / 8 1 1 1 / 4 A23.3-14
Diamètre extérieur nominal de la tige d a mm 9,5 12,7 15,9 19,1 22,2 25,4 31,8 Ne doit pas excéder 2,4
Profondeur d ' ancrage effective minimale 2 h ef , min mm 60 70 79 89 89 102 127
Profondeur d ' ancrage effective maximale 2 h ef , max mm 191 254 Ne doit pas
318 être considéré
381 445 508 635
Épaisseur minimale du béton 2 h min mm h ef
+ 30comme étant supérieur à : h ef + 2d o
Distance de rive critique c ac mm
Ne doit pas être considéré comme étant supérieur à :
Ne doit pas excéder 2,4
Distance de rive minimale 3 c min mm 48 64 79 95 111 127 159
Espacement minimal des tiges s min mm 48 64 79 95 111 127 159
Coefficient de la résistance à la rupture par arrachement du béton pondérée , béton non fissuré 4 k c , uncr
– 10 D . 6.2.2
Coefficient de la résistance à la rupture par arrachement du béton pondérée , béton fissuré 4 k c , cr
– 7 D . 6.2.2
Facteur de résistance du matériau – béton ф c – 0,65 8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 5 R conc
– 1,00 D . 5.3 ( c )
Plage de température A 6
Contrainte d ' adhérence caractéristique dans le psi 715 615 520 420 325 τ béton fissuré 7 cr
( MPa ) ( 4,9 ) ( 4,2 ) ( 3,6 ) ( 2,9 ) ( 2,2 )
Contrainte d ' adhérence caractéristique dans le béton non fissuré 7 τ uncr
S . O . S . O . D . 6.5.2 psi 1 215 1 200 1 185 1 075 1 060 1 050 1 020
( MPa ) ( 8,4 ) ( 8,3 ) ( 8,2 ) ( 7,4 ) ( 7,3 ) ( 7,2 ) ( 7,0 )
Réduction pour la traction sismique α N , seis
– S . O .
Conditions d ' installation autorisées
Facteur de pondération de la résistance à la traction et au cisaillement , rupture de la liaison , béton sec
Facteur de pondération de la résistance à la traction et au cisaillement , rupture de la liaison , béton saturé d ' eau
Catégorie de tige
– 2 1 2 1 1 1 1
R dry
– 0,85 1,00 0,85 1,00 1,00 1,00 1,00
Catégorie de tige
– 2 1 2 1 1 1 1
R ws
– 0,85 1,00 0,85 1,00 1,00 1,00 1,00
1 Les données de calcul contenues dans ce tableau sont tirées des essais réalisés conformément à la norme ACI 355.4 . 2 Se reporter aux figures 2 et 3 de la présente section . 3 La distance de rive minimale peut être réduite à 44 mm < c min
< 5d pourvu que T inst soit réduite à 0,30 T inst pour 5d < s < 16 po et à 0,5 T inst pour s > 16 po .
4 Pour tous les cas de conception , ψ c , N = 1,0 . Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr
) et non fissuré ( k c , uncr
).
5 Valeurs fournies pour les chevilles postscellées en présumant la condition B , soit sans armature supplémentaire , comme il est indiqué dans la section 17.3.3 de l ' ACI 318 . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de réduction associés à la condition A peuvent être utilisés .
6 Plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
7 Les valeurs de résistance de liaison correspondent à la résistance à la compression du béton ƒ ' c = 2 500 psi ( 17,2 MPa ). Pour la résistance à la compression du béton , ƒ ' c
, entre 2 500 psi
( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la résistance de liaison caractéristique indiquée dans le tableau peut être augmentée par un facteur de ( f ' c / 2 500 ) 0 , 1 [ for SI : ( f ' c
/ 17,2 ) 0 , 1 ].
D . 6.5.2
D . 5.3 ( c )
D . 5.3 ( c )
