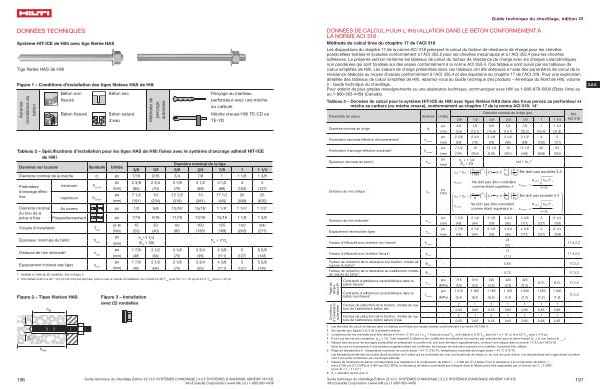

DONNÉES TECHNIQUES
Système HIT-ICE de Hilti avec tige filetée HAS
Tige filetée HAS de Hilti
Figure 1 – Conditions d ' installation des tiges filetées HAS de Hilti
Autorisé Conditions du béton |
Béton non fissuré
Béton fissuré
|
Béton sec
Béton saturé d ' eau
|
Méthode de perçage autorisée |
Perçage au marteau perforateur avec une mèche au carbure
Mèche creuse Hilti TE-CD ou TE-YD
|
Tableau 2 – Spécifications d ' installation pour les tiges HAS de Hilti fixées avec le système d ' ancrage adhésif HIT-ICE de Hilti
Données sur la pose Symbole Unités
Diamètre nominal de la tige 3 / 8 1 / 2 5 / 8 3 / 4 7 / 8 1 1 1 / 4
Diamètre nominal de la mèche d o po 7 / 16 9 / 16 3 / 4 7 / 8 1 1 1 / 8 1 3 / 8
Profondeur d ' ancrage effective
Diamètre minimal du trou de la pièce à fixer minimum h ef , min po 2 3 / 8 2 3 / 4 3 1 / 8 3 1 / 2 3 1 / 2 4 5 ( mm ) ( 60 ) ( 70 ) ( 79 ) ( 89 ) ( 89 ) ( 102 ) ( 127 ) maximum h ef , max po 7 1 / 2 10 12 1 / 2 15 17 1 / 2 20 25 ( mm ) ( 191 ) ( 254 ) ( 318 ) ( 381 ) ( 445 ) ( 508 ) ( 635 )
Au travers po 1 / 2 5 / 8 13 / 16 1 15 / 16 1 1 1 / 8 1 1 1 / 4 1 1 1 / 2 1 Prépositionnement po 7 / 16 9 / 16 11 / 16 13 / 16 15 / 16 1 1 / 8 1 3 / 8
Couple d ' installation T inst pi-lb 15 30 60 100 125 150 200 ( Nm ) ( 20 ) ( 40 ) ( 80 ) ( 136 ) ( 169 ) ( 203 ) ( 271 ) po h
Épaisseur minimale du béton h ef
+ 1 1 / 4 min
( mm ) ( h ef + 30 ) h ef
+ 2 * d o
Distance de rive minimale 2 c min po 1 7 / 8 2 1 / 2 3 1 / 8 3 3 / 4 4 3 / 8 5 5 5 / 8 ( mm ) ( 48 ) ( 64 ) ( 79 ) ( 95 ) ( 111 ) ( 127 ) ( 143 )
Espacement minimal des tiges s min po 1 7 / 8 2 1 / 2 3 1 / 8 3 3 / 4 4 3 / 8 5 5 5 / 8 ( mm ) ( 48 ) ( 64 ) ( 79 ) ( 95 ) ( 111 ) ( 127 ) ( 143 )
1 Installer à l ' aide de ( 2 ) rondelles . Voir la figure 3 . 2 Une distance de rive de 1 3 / 4 po ( 44 mm ) est permise , pourvu que le couple d ' installation soit réduit à 0,30 T inst pour 5d < s < 16 po et à 0,5 T inst pour s > 16 po
Figure 2 – Tiges filetées HAS
Figure 3 – Installation avec ( 2 ) rondelles
196 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.5 SYSTÈMES D ’ ANCRAGE ADHÉSIF HIT-ICE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
