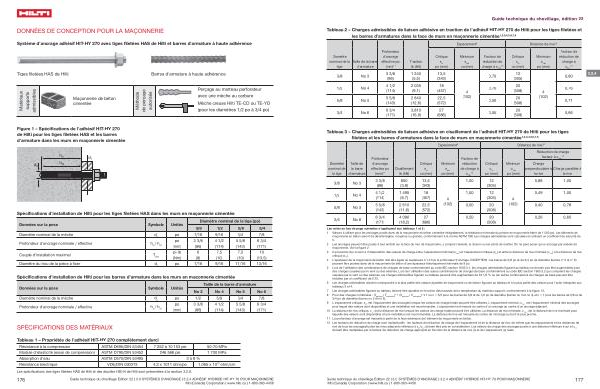

DONNÉES DE CONCEPTION POUR LA MAÇONNERIE
Système d ' ancrage adhésif HIT-HY 270 avec tiges filetées HAS de Hilti et barres d ' armature à haute adhérence
Tiges filetées HAS de Hilti
Barres d ' armature à haute adhérence
Matériaux supports admissibles |
Maçonnerie de béton cimentée |
Méthode de perçage autorisée |
Perçage au marteau perforateur avec une mèche au carbure
Mèche creuse Hilti TE-CD ou TE-YD ( pour les diamètres 1 / 2 po à 3 / 4 po )
|
Figure 1 – Spécifications de l ' adhésif HIT-HY 270 de Hilti pour les tiges filetées HAS et les barres d ' armature dans les murs en maçonnerie cimentée
h o d f d o h ef
Spécifications d ' installation de Hilti pour les tiges filetées HAS dans les murs en maçonnerie cimentée
Données sur la pose Symbole Unités
Diamètre nominal de la tige ( po ) 3 / 8 1 / 2 5 / 8 3 / 4
Diamètre nominal de la mèche d o po 7 / 16 9 / 16 3 / 4 7 / 8
Profondeur d ' ancrage nominale / effective |
h o
/ h ef
|
po
( mm )
|
3 3 / 8
( 86 )
|
4 1 / 2
( 114 )
|
5 5 / 8
( 143 )
|
6 3 / 4
( 171 )
|
Couple d ’ installation maximal |
T inst
|
pi-lb
( Nm )
|
6
( 8 )
|
7,5
( 10 )
|
7,5
( 10 )
|
10
( 13,5 )
|
Diamètre du trou de la pièce à fixer d f po 7 / 16 9 / 16 11 / 16 13 / 16
Spécifications d ' installation de Hilti pour les barres d ' armature dans les murs en maçonnerie cimentée
Données sur la pose Symbole Unités
Taille de la barre d ' armature No 3 No 4 No 5 No 6
Diamètre nominal de la mèche d o po 1 / 2 5 / 8 3 / 4 7 / 8
Profondeur d ' ancrage nominale / effective h o / h ef po 3 3 / 8 4 1 / 2 5 5 / 8 6 3 / 4 ( mm ) ( 86 ) ( 114 ) ( 143 ) ( 171 )
SPÉCIFICATIONS DES MATÉRIAUX
Tableau 1 – Propriétés de l ' adhésif HIT-HY 270 complètement durci Résistance à la compression ASTM D695 / DIN 53454 7 252 à 10 153 psi 50-70 MPa Module d ' élasticité ( essai de compression ) ASTM D790 / DIN 53452 246 568 psi 1 700 MPa Absorption d ' eau ASTM D570 / DIN 53495 3 à 8 % Résistance électrique VDE / DIN 0303T3 4,2 x 1011 ohm / po 1,065 x 10 12 ohm / cm
Les spécifications des tiges filetées HAS de Hilti et des douilles HIS-N de Hilti sont présentées à la section 3.2.8 .
176 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
