Guide technique du chevillage , édition 22

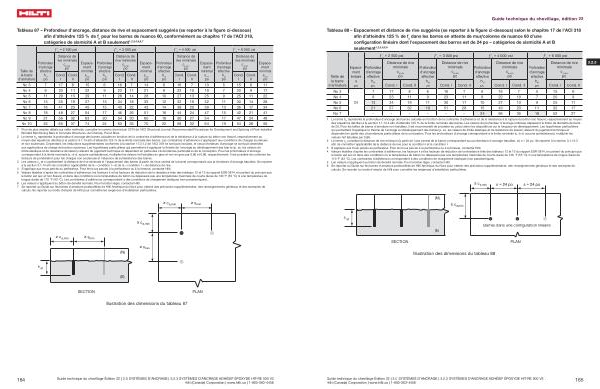

Tableau 88 – Espacement et distance de rive suggérés ( se reporter à la figure ci-dessous ) selon le chapitre 17 de l ' ACI 318 afin d ' atteindre 125 % de f y dans les barres en attente de mur / colonne de nuance 60 d ' une configuration linéaire dont l ' espacement des barres est de 24 po – catégories de sismicité A et B seulement 1 , 2 , 3 , 4 , 5 , 6
Taille de la barre d ' armature
No 3
Espacement linéaire s po
Profondeur d ' ancrage effective
h ef po ƒ ' c = 2 500 psi ƒ ' c
= 3 000 psi ƒ ' c = 4 000 psi ƒ ' c
= 6 000 psi
Distance de rive minimale
c a , min po
Profondeur d ' ancrage effective
h ef
Distance de rive minimale
c a , min po
Profondeur d ' ancrage effective
h ef
Distance de rive minimale
c a , min po
Profondeur d ' ancrage effective
Cond . I Cond . II po Cond . I Cond . II po Cond . I Cond . II po Cond . I Cond . II
h ef
Distance de rive minimale
c a , min po
7 17 8 6 16 7 6 16 7 5 15 6 No 4 9 23 11 9 23 11 8 22 10 7 20 9 No 5 24 13 34 19 11 30 17 10 27 13 9 25 11 No 6 21 57 32 19 51 28 15 43 23 11 32 17 No 7 – – – – – – 24 66 35 18 52 27
1 Le terme h ef représente la profondeur d ' ancrage des barres calculée en fonction de la contrainte d ' adhérence et de la résistance à la rupture du béton non fissuré , respectivement au moyen des équations décrites à la section 3.1.14.4 afin d ' atteindre 125 % de la limite nominale des barres . Les valeurs de profondeur d ' ancrage ombrées dépassent la limite de diamètre de barre de 20 , Pour les tailles de barres d ' armature non tabulées , il est recommandé de procéder au calcul selon les dispositions sur la longueur de développement . Les hypothèses particulières qui permettent d ' appliquer la théorie de l ' ancrage au développement des barres ( p . ex . les valeurs de limite élastique et de résistance de liaison ) relèvent du jugement technique et dépendent en partie des circonstances particulières de la conception . Pour les profondeurs d ' ancrage correspondant à la limite nominale ( c . -à-d . aucune surrésistance ), multiplier les valeurs hef tabulées par 0,86 .
2 Le terme c a constitue la distance de rive minimum ( à partir de l ' axe central de la barre ) correspondant aux profondeurs d ' ancrage tabulées , où s = 24 po . Se reporter à la section 3.1.14.3 afin de connaître l ' applicabilité de la distance de rive pour la condition I et la condition II . 3 S ' applique aux trous percés au perforateur . Pour les trous percés à la perforatrice ou à la foreuse , contacter Hilti . 4 Valeurs établies d ' après les contraintes d ' adhérence , les facteurs k et les facteurs de réduction de la résistance tirés des tableaux 12 et 13 du rapport ESR-3814 , en partant du principe que le béton est sec et dans des conditions où la température du béton ne dépassera pas une température maximale de courte durée de 130 ° F ( 55 ° C ) ni une température de longue durée de 110 ° F ( 43 ° C ). Les contraintes d ' adhérence correspondent à des conditions de chargement statiques ( non parasismiques ). 5 Les valeurs s ' appliquent au béton de densité normale . Pour le béton léger , contacter Hilti . 6 Se reporter au Guide sur les barres d ' armature postscellées de Hilti Amérique du Nord pour obtenir des précisions supplémentaires , des renseignements généraux et des exemples de calculs . Se reporter au mode d ' emploi de Hilti pour connaître les exigences d ' installation particulières .
3.2.3
≥ c a , min s = 24 po s = 24 po
( N ) ≥ c a , min h ef
SECTION ( E )
Barres dans une configuration linéaire
SECTION PLAN
Illustration des dimensions du tableau 88
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
165
