Guide technique du chevillage , édition 22

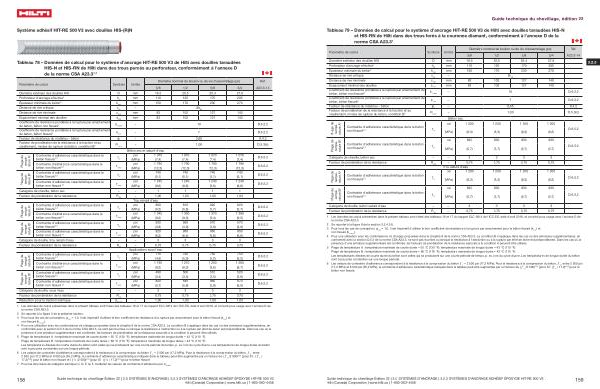

Tableau 79 – Données de calcul pour le système d ' ancrage HIT-RE 500 V3 de Hilti avec douilles taraudées HIS-N et HIS-RN de Hilti dans des trous forés à la couronne diamant , conformément à l ' annexe D de la norme CSA A23.3 1
Diamètre nominal de boulon ou de vis d ' assemblage ( po ) |
Réf . |
Paramètre de calcul |
Symbole |
Unités |
3 / 8 |
1 / 2 |
5 / 8 |
3 / 4 |
A23.3-14 |
Diamètre extérieur des douilles HIS |
D |
mm |
16.5 |
20,5 |
25.4 |
27.6 |
Profondeur d ' ancrage effective 2
|
h ef
|
mm |
110 |
125 |
170 |
205 |
Épaisseur minimale du béton 2
|
h min
|
mm |
150 |
170 |
230 |
270 |
3.2.3
Distance de rive critique c ac
– 2h ef
Distance de rive minimale c min mm 83 102 127 140
Espacement minimal des douilles |
s min
|
mm |
83 |
102 |
127 |
140 |
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton non fissuré 3
|
k c , uncr
|
– |
10 |
D . 6.2.2 |
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton fissuré 3
|
k c , cr
|
– |
7 |
D . 6.2.2 |
Facteur de résistance du matériau – béton |
ф c
|
– |
0,65 |
8.4.2 |
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 5
|
R conc
|
– |
1,00 |
D . 5.3 ( c ) |
Pl-age de température A 5
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7 τ cr
Béton sec psi 1 200 1 200 1 200 1 200
( MPa ) ( 8,3 ) ( 8,3 ) ( 8,3 ) ( 8,3 )
D . 6.5.2
Plage de température B 5
|
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7
|
τ cr
|
psi 830 830 830 830
( MPa ) ( 5,7 ) ( 5,7 ) ( 5,7 ) ( 5,7 )
|
D . 6.5.2 |
Catégorie de cheville , béton sec – – 3 3 3 3
Facteur de pondération de la résistance |
R dry
|
– |
0,75 |
0,75 |
0,75 |
0,75 |
Trou saturé d ' eau |
|
|
psi |
1 200 |
1 200 |
1 200 |
1 200 |
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7
|
τ cr
|
( MPa ) |
( 8,3 ) |
( 8,3 ) |
( 8,3 ) |
( 8,3 ) |
Plage de température A 5
D . 6.5.2
Plage de température B 5
|
Contrainte d ' adhérence caractéristique dans le béton non fissuré 6 , 7
|
τ cr
|
psi 830 830 830 830
( MPa ) ( 5,7 ) ( 5,7 ) ( 5,7 ) ( 5,7 )
|
D . 6.5.2 |
Catégorie de douille , béton saturé d ' eau – – 3 3 3 3 Facteur de pondération de la résistance R wf
– 0,75 0,75 0,75 0,75
1 Les données de calcul présentées dans le présent tableau sont tirées des tableaux 16 et 17 du rapport ELC-3814 de l ' ICC-ES , daté d ' avril 2018 , et converti pour usage avec l ' annexe D de la norme CSA A23.3 . 2 Se reporter à la figure 8 de la section 3.2.4.3.6 . 3 Pour tous les cas de conception , ψ c , N
= 1,0 , Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr ) et non fissuré ( k c , uncr
).
4 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 . La condition B s ' applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 , ne sont pas fournies ou lorsque la résistance à l ' extraction ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .
5 Plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .
6 Les valeurs de contrainte d ' adhérence correspondent à la résistance à la compression du béton ƒ ' c = 2 500 psi ( 17,2 MPa ). Pour la résistance à la compression du béton , ƒ ' c
, entre 2 500 psi
( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la contrainte d ' adhérence caractéristique indiquée dans le tableau peut être augmentée par un facteur de ( ƒ ' c / 2 500 ) 0 , 25 [ pour SI : ( ƒ ' c
/ 17,2 ) 0 , 25 ] pour le béton non fissuré .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
159
