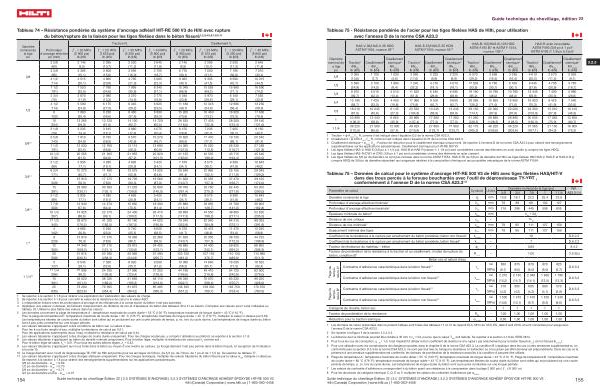

Tableau 74 – Résistance pondérée du système d ' ancrage adhésif HIT-RE 500 V3 de Hilti avec rupture du béton / rupture de la liaison pour les tiges filetées dans le béton fissuré ^{1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 11}

Diamètre nominal de la tige po

3 / 8

1 / 2

5 / 8 ¹⁰

3 / 4 ¹⁰

7 / 8 ¹⁰

1 ¹⁰

1 1 / 4 ¹⁰

Profondeur d ' ancrage effective po ( mm ) _{ƒ ́c} = 20 MPa ( 2 900 psi ) lb ( kN ) _{ƒ ́c} = 25 MPa ( 3 625 psi ) lb ( kN )

Traction N _r

_{ƒ ́c} = 30 MPa ( 4 350 psi ) lb ( kN ) _{ƒ ́c} = 40 MPa ( 5 800 psi ) lb ( kN ) _{ƒ ́c} = 20 MPa ( 2 900 psi ) lb ( kN ) _{ƒ ́c} = 25 MPa ( 3 625 psi ) lb ( kN )

Cisaillement V _r

_{ƒ ́c} = 30 MPa ( 4 350 psi ) lb ( kN ) _{ƒ ́c} = 40 MPa ( 5 800 psi ) lb ( kN )

1 Se reporter à la section 3.1.8 pour obtenir une explication de l ' élaboration des valeurs de charge . 2 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 3 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée . 4 Appliquer , aux valeurs ci-dessus , les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 30 à 41 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 29 . Utiliser la plus faible des valeurs dans les calculs .

5 Les données concernent la plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Pour la plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ), température maximale de longue durée = 43 ° C ( 110 ° F ), multiplier la valeur ci-dessus par 0,69 . Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .

6 Les valeurs tabulaires s ' appliquent à des conditions de béton sec ou saturé d ' eau . Pour les trous forés remplis d ' eau , multiplier la résistance de calcul par 0,51 . Pour les applications submergées ( sous l ' eau ), multiplier la résistance de calcul par 0,44 . 7 Les valeurs tabulaires s ' appliquent à des charges de courte durée uniquement . Pour les charges soutenues , y compris l ' utilisation au plafond , se reporter à la section 3.1.8 . 8 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ _a comme suit :

Pour le béton léger de sable , λ _a = 0,51 . Pour tous les autres bétons légers , λ _a

= 0,45 . 9 Les valeurs tabulaires s ' appliquent aux trous forés dans le béton au moyen d ' une mèche au carbure . Le forage diamant n ' est pas permis dans le béton fissuré , à l ' exception de l ' indication à la note 10 , 10 Le forage diamant avec l ' outil de dégrossissage TE-YRT de Hilti est permis pour les ancrages de 5 / 8 po , de 3 / 4 po , de 7 / 8 po , de 1 po et de 1 1 / 4 po . Se reporter au tableau 77 . 11 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . Pour les charges sismiques , multiplier les valeurs tabulaires du béton fissuré par la valeur α _seis indiquée ci-dessous .

Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications parasismiques . 3 / 8 po de diamètre - α _seis

= 0,69

1 / 2 po de diamètre - α _seis = 0,70

5 / 8 po de diamètre - α _seis

= 0,71 3 / 4 po de diamètre et plus - α _seis

= 0,75

154

Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
