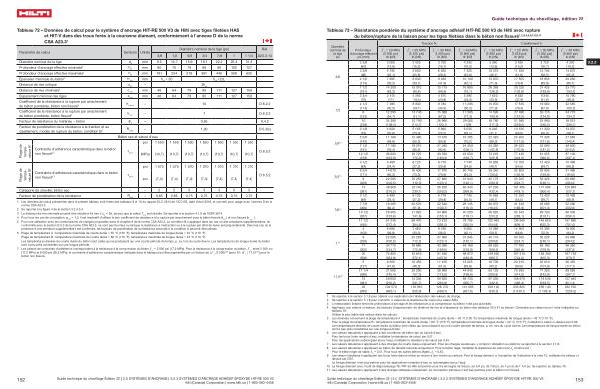

Tableau 72 – Données de calcul pour le système d ' ancrage HIT-RE 500 V3 de Hilti avec tiges filetées HAS et HIT-V dans des trous forés à la couronne diamant , conformément à l ' annexe D de la norme CSA A23.3 ¹

Paramètre de calcul Symbole Unités

Diamètre nominal de la tige ( po ) Réf . 3 / 8 1 / 2 5 / 8 3 / 4 7 / 8 1 1 1 / 4 A23.3-14

Diamètre nominal de la tige d _a mm 9.5 12.7 15.9 19.1 22.2 25.4 31,8

Profondeur d ' ancrage effective minimale ² h _ef mm 60 70 79 89 89 102 127

Profondeur d ' ancrage effective maximale ² h _ef mm 191 254 318 381 445 508 635

Épaisseur minimale du béton ² h _min mm h _ef

+ 30 h _ef + 2d _o

Espacement minimal des tiges s _min mm 48 64 79 95 111 127 159

Coefficient de la résistance à la rupture par arrachement du béton pondérée , béton non fissuré ⁴ k _{c , uncr}

– 10 D . 6.2.2

Coefficient de la résistance à la rupture par arrachement du béton pondérée , béton fissuré ⁴ k _{c , cr}

– 7 D . 6.2.2

Facteur de résistance du matériau – béton ф _s – 0,65 8.4.2

Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B ⁵ R _conc

– 1,00 D . 5.3 ( c )

Plage de température A ⁶

Contrainte d ' adhérence caractéristique dans le béton non fissuré ^{6 , 7}

Béton sec et saturé d ' eau

τ _uncr psi 1 550 1 550 1 550 1 550 1 550 1 550 1 550

( MPa ) ( 10,7 ) ( 10,7 ) ( 10,7 ) ( 10,7 ) ( 10,7 ) ( 10,7 ) ( 10,7 )

D . 6.5.2

Catégorie de cheville , béton sec – – 2 2 3 3 3 3 3 Facteur de pondération de la résistance R _dry

– 0,85 0,85 0,75 0,75 0,75 0,75 0,75

1 Les données de calcul présentées dans le présent tableau sont tirées des tableaux 8 et 10 du rapport ELC-3814 de l ' ICC-ES , daté d ' avril 2018 , et converti pour usage avec l ' annexe D de la norme CSA A23.3 . 2 Se reporter à la figure 4 de la section 3.2.4.3.4 . 3 La distance de rive minimale pourrait être réduite à 45 mm ≤ c _ai

< 5d , pourvu que la valeur T _inst soit réduite . Se reporter à la section 4.1,9 de l ' ESR-3814 .

4 Pour tous les cas de conception , ψ _{c , N} = 1,0 , Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k _{c , cr}

) et non fissuré ( k _{c , uncr}

).

5 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 . La condition B s ' applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 , ne sont pas fournies ou lorsque la résistance à l ' extraction ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .

6 Plage de température A : température maximale de courte durée = 55 ° C ( 130 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Plage de température B : température maximale de courte durée = 80 ° C ( 176 ° F ); température maximale de longue durée = 43 ° C ( 110 ° F ). Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps , p . ex . lors du cycle diurne . Les températures de longue durée du béton sont à peu près constantes sur une longue période .

7 Les valeurs de contrainte d ' adhérence correspondent à la résistance à la compression du béton ƒ ' _c = 2 500 psi ( 17,2 MPa ). Pour la résistance à la compression du béton , ƒ ' _c

, entre 2 500 psi

( 17,2 MPa ) et 8 000 psi ( 55,2 MPa ), la contrainte d ' adhérence caractéristique indiquée dans le tableau peut être augmentée par un facteur de ( ƒ ' _c / 2 500 ) ^{0 , 25} [ pour SI : ( ƒ ' _c

/ 17,2 ) ^{0 , 25} ] pour le béton non fissuré .

152

Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.3 SYSTÈMES D ’ ANCRAGE ADHÉSIF ÉPOXYDE HIT-RE 500 V3 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
