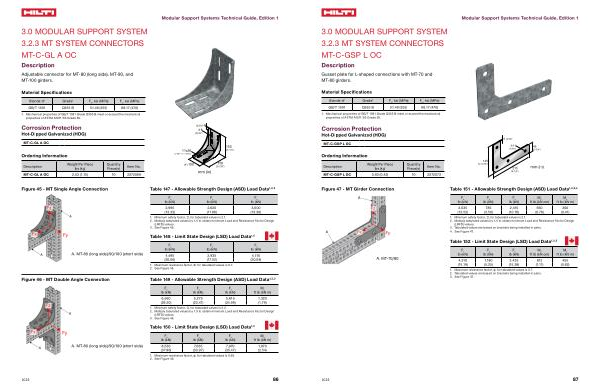

Modular Support Systems Technical Guide, Edition 1
3.0 MODULAR SUPPORT SYSTEM 3.2.3 MT SYSTEM CONNECTORS MT-C-GL A OC
Description
Adjustable connector for MT-80( long side), MT-90, and MT-100 girders.
Material Specifications
Standard 1 Grade 1 F y, ksi( MPa) F u
, ksi( MPa) GB / T 1591 Q355 B 51.49( 355) 68.17( 470)
1. Mechanical properties of GB / T 1591 Grade Q355 B meet or exceed the mechanical properties of ASTM A1011 SS Grade 50.
|
Corrosion Protection
Hot-Dipped Galvanized( HDG)
|
�����“) �
��
�����“)
|
|
MT-C-GL A OC
Ordering Information
|
�����
�����“ x ������“)
|
|
���
������“)
|
|
Description
Weight Per Piece lbs( kg)
Quantity Piece( s)
Item No.
MT-C-GL A OC 2.53( 1.15) 10 2272069
|
��“) ��� |
mm( in) |
���
������“)
|
Figure 45- MT Single Angle Connection
Table 147- Allowable Strength Design( ASD) Load Data 1, 2, 3
F x lb( kN)
F y lb( kN)
F z lb( kN)
2,995 |
2,620 |
3,000 |
( 13.33) |
( 11.66) |
( 13.36) |
1. Minimum safety factor, Ω, for tabulated values is 2.1. 2. Multiply tabulated values by 1.5 to obtain minimum Load and Resistance Factor Design
( LRFD) values. 3. See Figure 45.
Table 148- Limit State Design( LSD) Load Data 1, 2
A. MT-80( long side)/ 90 / 100( short side)
F x lb( kN)
F y lb( kN)
F z lb( kN)
4,495 |
3,935 |
4,510 |
( 20.00) |
( 17.52) |
( 20.08) |
1. Maximum resistance factor, Φ, for tabulated values is 0.7. 2. See Figure 45.
Figure 46- MT Double Angle Connection
Table 149- Allowable Strength Design( ASD) Load Data 1, 2, 3
F x lb( kN)
F y lb( kN)
F z lb( kN)
M y ft lb( kN m)
6,560 |
5,275 |
5,615 |
1,320 |
( 29.20) |
( 23.47) |
( 24.99) |
( 1.79) |
1. Minimum safety factor, Ω, for tabulated values is 2.2. 2. Multiply tabulated values by 1.5 to obtain minimum Load and Resistance Factor Design
( LRFD) values. 3. See Figure 46.
Table 150- Limit State Design( LSD) Load Data 1, 2
A. MT-80( long side)/ 90 / 100( short side)
F x lb( kN)
F y lb( kN)
F z lb( kN)
M y ft lb( kN m)
8,530 |
7,635 |
7,970 |
1,870 |
( 37.96) |
( 33.97) |
( 35.47) |
( 2.54) |
1. Maximum resistance factor, ϕ, for tabulated values is 0.65. 2. See Figure 46.
