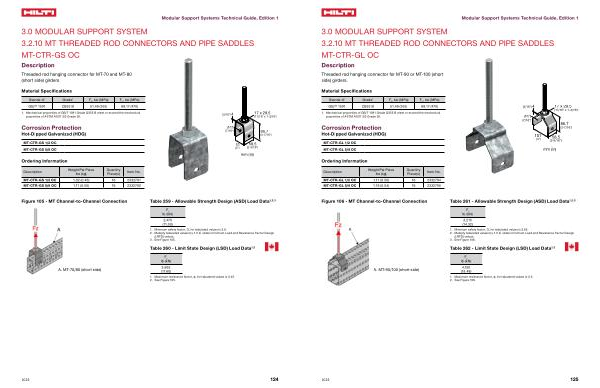

3.2.10 MT THREADED ROD CONNECTORS AND PIPE SADDLES MT-CTR-GL OC
Description
Threaded rod hanging connector for MT-90 or MT-100 ( short side ) girders .
Material Specifications
Standard 1 Grade 1 F y , ksi ( MPa ) F u
, ksi ( MPa ) GB / T 1591 Q355 B 51.49 ( 355 ) 68.17 ( 470 )
1 . Mechanical properties of GB / T 1591 Grade Q355 B meet or exceed the mechanical properties of ASTM A1011 SS Grade 50 .
Corrosion Protection
Hot-Dipped Galvanized ( HDG )
MT-CTR-GL 1 / 2 OC MT-CTR-GL 5 / 8 OC
( 3 / 16 “) 4 17 x 29.5 ( 11 / 16 “ x 1-3 / 16 “)
∅11
( 7 / 16 “)
101
( 4 “)
58.5
( 2-5 / 16 “)
mm ( in )
86.7
( 3-7 / 16 “)
Ordering Information
Description
Weight Per Piece lbs ( kg )
Quantity Piece ( s )
Item No .
MT-CTR-GL 1 / 2 OC 1.11 ( 0.50 ) 16 2332794 MT-CTR-GL 5 / 8 OC 1.19 ( 0.54 ) 16 2332795
Figure 106 - MT Channel-to-Channel Connection
Table 261 - Allowable Strength Design ( ASD ) Load Data 1 , 2 , 3
F z lb ( kN )
3,215 ( 14.32 )
1 . Minimum safety factor , Ω , for tabulated values is 2.65 . 2 . Multiply tabulated values by 1.5 to obtain minimum Load and Resistance Factor Design
( LRFD ) values . 3 . See Figure 106 .
Table 262 - Limit State Design ( LSD ) Load Data 1 , 2
A . MT-90 / 100 ( short side )
F z lb ( kN )
4,150 ( 18.48 )
1 . Maximum resistance factor , ϕ , for tabulated values is 0.5 . 2 . See Figure 106 .
