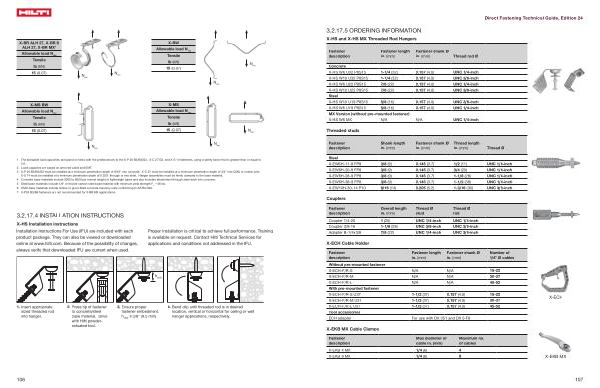

Direct Fastening Technical Guide , Edition 24
3.2.17.5 ORDERING INFORMATION
X-HS and X-HS MX Threaded Rod Hangers
Fastener description |
Fastener length in . ( mm ) |
Fastener shank Ø in . ( mm ) |
Thread rod Ø |
Concrete X-HS W6 U32 P8S15 |
1-1 / 4 ( 32 ) |
0.157 ( 4.0 ) |
UNC 1 / 4-inch |
X-HS W10 U32 P8S15 |
1-1 / 4 ( 32 ) |
0.157 ( 4.0 ) |
UNC 3 / 8-inch |
X-HS W6 U22 P8S15 |
7 / 8 ( 22 ) |
0.157 ( 4.0 ) |
UNC 1 / 4-inch |
X-HS W10 U22 P8S15 |
7 / 8 ( 22 ) |
0.157 ( 4.0 ) |
UNC 3 / 8-inch |
Steel X-HS W10 U19 P8S15 |
5 / 8 ( 16 ) |
0.157 ( 4.0 ) |
UNC 3 / 8-inch |
X-HS W6 U19 P8S15 |
5 / 8 ( 16 ) |
0.157 ( 4.0 ) |
UNC 1 / 4-inch |
MX Version ( without pre-mounted fastener ) |
X-HS W6 MX |
N / A |
N / A |
UNC 1 / 4-inch |
Threaded studs |
|
|
|
Fastener description |
Shank length in . ( mm ) |
Fastener shank Ø in . ( mm ) |
Thread length in . ( mm ) |
Thread Ø |
Steel X-EW6H-11-9 FP8 3 / 8 ( 9 ) 0.145 ( 3.7 ) 1 / 2 ( 11 ) UNC 1 / 4-inch X-EW6H-20-9 FP8 3 / 8 ( 9 ) 0.145 ( 3.7 ) 3 / 4 ( 20 ) UNC 1 / 4-inch X-EW6H-28-9 FP8 3 / 8 ( 9 ) 0.145 ( 3.7 ) 1-1 / 8 ( 28 ) UNC 1 / 4-inch X-EW6H-38-9 FP8 3 / 8 ( 9 ) 0.145 ( 3.7 ) 1-1 / 2 ( 38 ) UNC 1 / 4-inch X-EW10H-30-14 P10 9 / 16 ( 14 ) 0.205 ( 5.2 ) 1-3 / 16 ( 30 ) UNC 3 / 8-inch
Couplers
Fastener description
Overall length in . ( mm )
Thread Ø stud
Thread Ø rod
Coupler 1 / 4-20 1 ( 25 ) UNC 1 / 4-inch UNC 1 / 4-inch Coupler 3 / 8-16 1-1 / 8 ( 28 ) UNC 3 / 8-inch UNC 3 / 8-inch Adapter B-1 / 4x3 / 8 7 / 8 ( 22 ) UNC 1 / 4-inch UNC 3 / 8-inch
X-ECH Cable Holder
Fastener description
Without pre-mounted fastener
Fastener length in . ( mm )
Fastener shank Ø in . ( mm )
X-ECH-F / R-S N / A N / A 15-22 X-ECH-F / R-M N / A N / A 30-37 X-ECH-F / R-L N / A N / A 45-52 With pre-mounted fastener X-ECH-F / R-S U37 1-1 / 2 ( 37 ) 0.157 ( 4.0 ) 15-22 X-ECH-F / R-M U37 1-1 / 2 ( 37 ) 0.157 ( 4.0 ) 30-37 X-ECH-F / R-L U37 1-1 / 2 ( 37 ) 0.157 ( 4.0 ) 45-52 Tool accessories ECH adapter For use with DX 351 and DX 5-F8
Number of 1 / 4 " Ø cables
X-ECH
X-EKB MX Cable Clamps
Fastener description
Max diameter of cable in . ( mm )
X-EKB 4 MX 1 / 4 ( 6 ) 4 X-EKB 8 MX 1 / 4 ( 6 ) 8
Maximum no . of cables
X-EKB MX
107
