Bodenaufbau neu :
Riemenboden 30 Unterlagsboden 30 Trittschalldämmung 40 XPS Dämmung 120 Dampfsperre Ortbeton 120 Sauberkeitsschicht 50
Bodenaufbau neu :
Riemenboden 30 Unterlagsboden 30 Trittschalldämmung 40 Balkenlage gedämmt 180 Teerabdichtung 30
Wandaufbau neu :
Täfer gestrichen 30mm Installationsebene 30mm Dampfsperre Mineralwolldämmung 120mm Bruchsteinmauerwerk 500mm Grundputz 30 Abrieb 30
Bodenaufbau neu :
Hartbeton 30 Zementestrich 70 PE Folie XPS Dämmung 120 Ortbeton 120 Sauberkeitsschicht 50
Wandaufbau neu :
Bruchsteinmauerwerk 500 Grundputz 30 Dämmputz 100 Abrieb 20

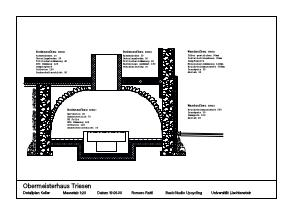

Obermeisterhaus Triesen
Detailplan Keller Massstab 1:20 Datum 19.06.20 Romero Ratti BasicStudio Upcycling Universität Liechtenstein
