TECNICA [ COMPONENTI ]

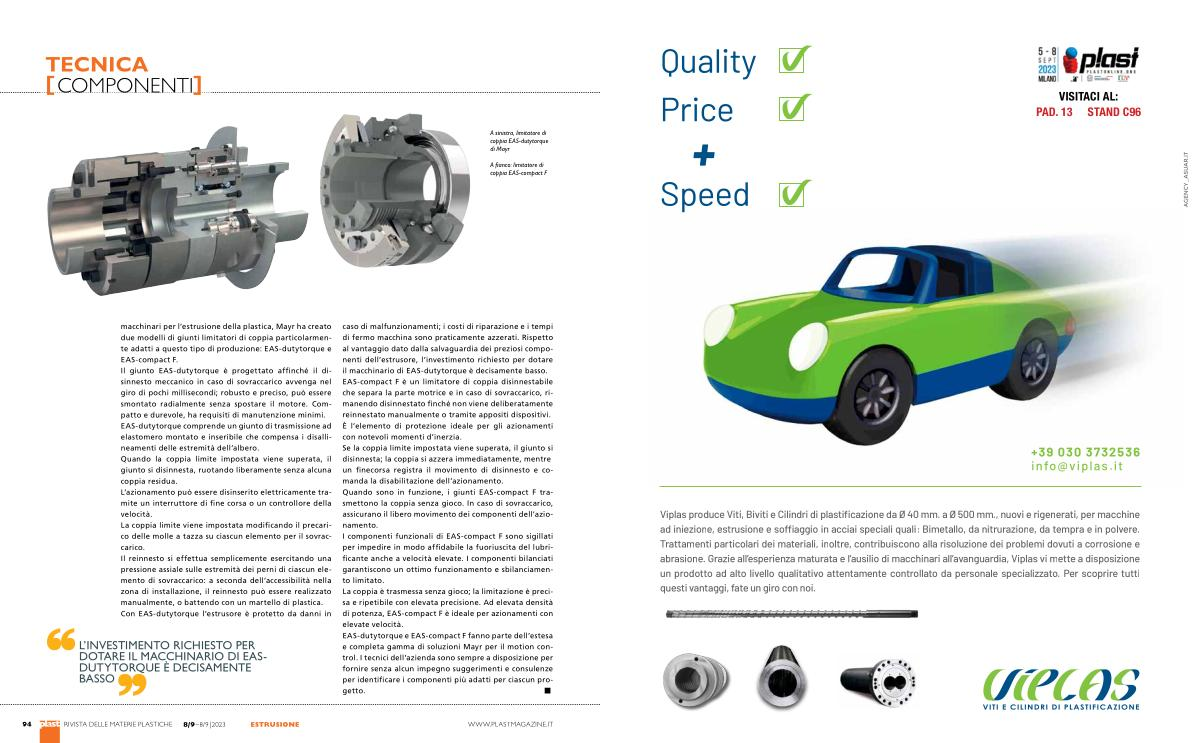

A sinistra , limitatore di coppia EAS-dutytorque di Mayr
A fianco : limitatore di coppia EAS-compact F
macchinari per l ’ estrusione della plastica , Mayr ha creato due modelli di giunti limitatori di coppia particolarmente adatti a questo tipo di produzione : EAS-dutytorque e EAS-compact F . Il giunto EAS-dutytorque è progettato affinché il disinnesto meccanico in caso di sovraccarico avvenga nel giro di pochi millisecondi ; robusto e preciso , può essere smontato radialmente senza spostare il motore . Compatto e durevole , ha requisiti di manutenzione minimi . EAS-dutytorque comprende un giunto di trasmissione ad elastomero montato e inseribile che compensa i disallineamenti delle estremità dell ’ albero . Quando la coppia limite impostata viene superata , il giunto si disinnesta , ruotando liberamente senza alcuna coppia residua . L ’ azionamento può essere disinserito elettricamente tramite un interruttore di fine corsa o un controllore della velocità . La coppia limite viene impostata modificando il precarico delle molle a tazza su ciascun elemento per il sovraccarico . Il reinnesto si effettua semplicemente esercitando una pressione assiale sulle estremità dei perni di ciascun elemento di sovraccarico : a seconda dell ’ accessibilità nella zona di installazione , il reinnesto può essere realizzato manualmente , o battendo con un martello di plastica . Con EAS-dutytorque l ’ estrusore è protetto da danni in
L ’ INVESTIMENTO RICHIESTO PER DOTARE IL MACCHINARIO DI EAS- DUTYTORQUE È DECISAMENTE BASSO
caso di malfunzionamenti ; i costi di riparazione e i tempi di fermo macchina sono praticamente azzerati . Rispetto al vantaggio dato dalla salvaguardia dei preziosi componenti dell ’ estrusore , l ’ investimento richiesto per dotare il macchinario di EAS-dutytorque è decisamente basso . EAS-compact F è un limitatore di coppia disinnestabile che separa la parte motrice e in caso di sovraccarico , rimanendo disinnestato finché non viene deliberatamente reinnestato manualmente o tramite appositi dispositivi . È l ’ elemento di protezione ideale per gli azionamenti con notevoli momenti d ’ inerzia . Se la coppia limite impostata viene superata , il giunto si disinnesta ; la coppia si azzera immediatamente , mentre un finecorsa registra il movimento di disinnesto e comanda la disabilitazione dell ’ azionamento . Quando sono in funzione , i giunti EAS-compact F trasmettono la coppia senza gioco . In caso di sovraccarico , assicurano il libero movimento dei componenti dell ’ azionamento . I componenti funzionali di EAS-compact F sono sigillati per impedire in modo affidabile la fuoriuscita del lubrificante anche a velocità elevate . I componenti bilanciati garantiscono un ottimo funzionamento e sbilanciamento limitato . La coppia è trasmessa senza gioco ; la limitazione è precisa e ripetibile con elevata precisione . Ad elevata densità di potenza , EAS-compact F è ideale per azionamenti con elevate velocità . EAS-dutytorque e EAS-compact F fanno parte dell ’ estesa e completa gamma di soluzioni Mayr per il motion control . I tecnici dell ’ azienda sono sempre a disposizione per fornire senza alcun impegno suggerimenti e consulenze per identificare i componenti più adatti per ciascun progetto .
