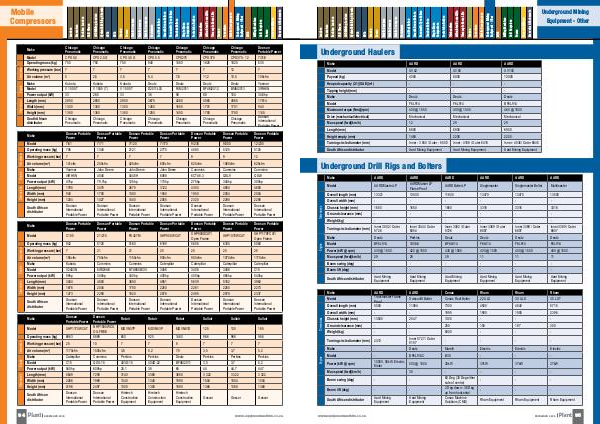

Plant Equipment and Hire Equipment Specs Handbook 2020 | Page 97

Backhoe Excavators Underground Mining Equipment - Other Underground Haulers Make AARD AARD AARD Model UV42 UV80 UV100 Payoad (kg) 4000 8000 10000 Heaped capacity (2:1)(SAE)(m³) - - - Tipping height (mm) - - - Make Deutz Deutz Deutz Model F6L914 F6L914 BF6L914 Maximum torque (Nm@rpm) 400 @ 1550 400 @ 1500 460 @ 1500 Drive (mechanical/electrical) Mechanical Mechanical Mechanical Max speed (fwd)(km/h) 12 29 29 Length (mm) 6800 6900 6900 Height empty (mm) 1460 2200 2200 Turning circle diameter (mm) Inner - 3 550 / Outer - 5 500 Inner - 4168 / Outer 6418 Inner - 4536/ Outer 6845 South African distributor Aard Mining Equipment Aard Mining Equipment Aard Mining Equipment Underground Drill Rigs and Bolters Make AARD AARD AARD AARD AARD AARD Model AARDMaster LP AARDMaster LP Flame Proof AARDBolter LP Singlemaster Singlemaster Bolter Multimaster Overall length (mm) 13321 13000 11600 13470 13470 13500 Overall width (mm) - - - - - - Chassis height (mm) 1650 1650 1650 3316 3316 3316 Ground clearance (mm) - - - - - - Weight (kg) - - - - - - Turning circle diameter (mm) Inner 3002 / Outer 5726 Inner 3344 / Outer 6054 Inner 3002 / Outer 5726 Inner 3389 / Outer 6807 Inner 3389 / Outer 6807 Inner 3389 / Outer 6807 Make Deutz Perkins Deutz Deutz Deutz Deutz Model BF6L914 1006.6 BF6L914 F6L914 F6L914 F6L914 Power (kW @ rpm) 430 @ 1500 420 @ 1500 430 @ 1500 400 @ 1500 400 @ 1500 400 @ 1500 Max speed (fwd)(km/h) 29 29 29 11 11 11 Boom swing (deg) - - - - - - Boom lift (deg) - - - - - - South African distributor Aard Mining Equipment Aard Mining Equipment Aard Mining Equipment Aard Mining Equipment Aard Mining Equipment Aard Mining Equipment AARD Conax Rham Rham Rham Scissorlift Bolter Conax Roof Bolter 22 ULS 30 ULS 30 LST Overall length (mm) AARD Trackmaster Flame Proof 5000 11084 7300 4500 4540 5715 Overall width (mm) - - 1995 1900 1900 2396 Chassis height (mm) 13500 2547 1350 - - - Ground clearance (mm) - - 255 150 187 300 Weight (kg) - - 6500 - - - Turning circle diameter (mm) 2410 Inner 5727 / Outer 9197 - - - - Make - Deutz Marelli Electric Electric Electric Model - BF6L914C B35 - - - Power (kW @ rpm) 1000V, 55kW, Electric Motor 500 @ 1500 30kW 37kW 37kW 37kW Max speed (fwd)(km/h) - 30 - - - - - - - Make Model Boom swing (deg) - - 60 Deg (30 Deg either side of centre) Boom lift (deg) - - 2 Deg down - 36 Deg up from horizontal - - - South African distributor Aard Mining Equipment Aard Mining Equipment Conax Machine Solutions (CMS) Rham Equipment Rham Equipment Rham Equipment www.equipmentandhire.co.za DECEMBER 2019 95
