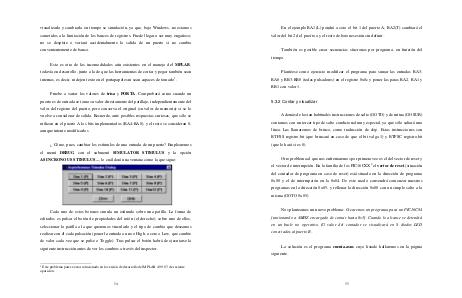

visualizarla y cambiarla en tiempo se simulación, ya que, bajo Windows, no estamos
sometidos a la limitación de los bancos de registros. Puede llegar a ser muy engañoso;
no se despiste o variará accidentalmente la salida de un puerto si no cambia
convenientemente de banco.
Esta es otra de las incomodidades aún existentes en el manejo del MPLAB,
todavía en desarrollo, junto a la de que las herramientas de cortar y pegar también sean
internas, es decir, ni dejen texto en el portapapeles ni sean capaces de tomarlo1.
Pruebe a variar los valores de trisa y PORTA. Comprobará como cuando un
puerto es de entrada se toma su valor directamente del patillaje, independientemente del
valor del registro del puerto, pero conserva el original (su valor de memoria) si se lo
vuelve a considerar de salida. Recuerde, ante posibles respuestas curiosas, que sólo se
utilizan en el puerto A los bits implementados (RA4-RA0), y el resto se consideran 0,
aunque intente modificarlos
¿ Cómo, pues, cambiar los estímulos de una entrada de un puerto? Emplearemos
el menú DEBUG con el submenú SIMULATOR STIMULUS y la opción
ASINCRONOUS STIMULUS..., lo cuál dará una ventana como la que sigue:
Cada uno de estos botones simula un estímulo sobre una patilla. La forma de
editarlos es pulsar el botón de propiedades del ratón (el derecho), sobre uno de ellos,
seleccionar la patilla a la que queremos vincularlo y el tipo de cambio que deseamos
realizar con él cada pulsación (poner la entrada a uno o High, a cero o Low, que cambie
de valor cada vez que se pulse o Toggle). Tras pulsar el botón habrá de ejecutarse la
siguiente instrucción antes de ver los cambios a través del inspector.
1
Este problema parece estar solucionado en la versión de desarrollo del MPLAB 4.99.07, de reciente
aparición.
54
