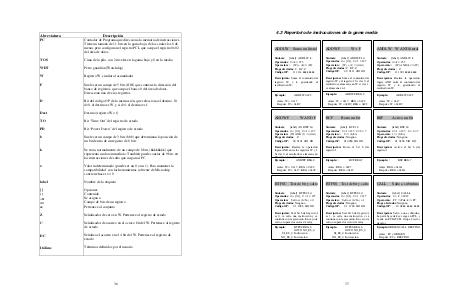

Abreviatura
Descripción
PC
Contador de Programa que direcciona la memoria de instrucciones.
Tiene un tamaño de 11 bits en la gama baja, de los cuales los 8 de
menos peso configuran el registro PCL que ocupa el registro 0x02
del área de datos.
TOS
Cima de la pila, con 2 niveles en la gama baja y 8 en la media
WDT
Perro guardián (Watchdog)
W
Registro W, similar al acumulador
F
Suele ser un campo de 5 bits (fffff) que contiene la dirección del
banco de registros, que ocupa el banco 0 del área de datos.
Direcciona uno de esos registros.
D
Bit del código OP de la instrucción, que selecciona el destino. Si
d=0, el destino es W, y si d=1 el destino es f.
Dest
Destino (registro W o f)
TO
Bit “Time Out” del registro de estado
PD
Bit “Power Down” del registro de estado
b
Suele ser un campo de 3 bits (bbb) que determinan la posición de
un bit dentro de un registro de 8 bits
k
Se trata, normalmente, de un campo de 8 bits (kkkkkkkk) que
representa un dato inmediato. También puede constar de 9 bits en
las instrucciones de salto que cargan al PC
x
Valor indeterminado (puede ser un 0 o un 1). Para mantener la
compatibilidad con las herramientas software de Microchip
conviene hacer x = 0
label
Nombre de la etiqueta
[]
()
→
<>
∈
Opciones
Contenido
Se asigna a
Campo de bits de un registro
Pertenece al conjunto
Z
Señalizador de cero en W. Pertenece al registro de estado
C
Señalizador de acarreo en el octavo bit del W. Pertenece al registro
de estado
DC
Señaliza el acarreo en el 4 bit del W. Pertenece al registro de
estado
Itálicas
Términos definidos por el usuario
36
