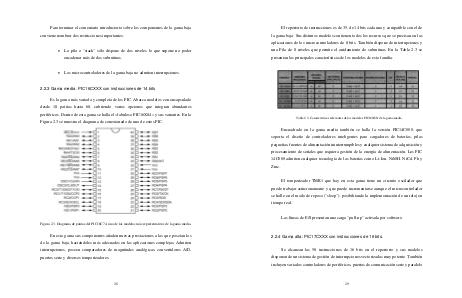

Para terminar el comentario introductorio sobre los componentes de la gama baja
conviene nombrar dos restricciones importantes:
•
La pila o “stack” sólo dispone de dos niveles lo que supone no poder
encadenar más de dos subrutinas.
•
Los microcontroladores de la gama baja no admiten interrupciones.
2.2.3 Gama media. PIC16CXXX con instrucciones de 14 bits
Es la gama más variada y completa de los PIC. Abarca modelos con encapsulado
desde 18 patitas hasta 68, cubriendo varias opciones que integran abundantes
periféricos. Dentro de esta gama se halla el «fabuloso PIC16X84» y sus variantes. En la
Figura 2.3 se muestra el diagrama de conexionado de uno de estos PIC.
Figura 2.3. Diagrama de patitas del PIC16C74, uno de los modelos más representativos de la gama media.
En esta gama sus componentes añaden nuevas prestaciones a las que poseían los
de la gama baja, haciéndoles más adecuados en las aplicaciones complejas. Admiten
interrupciones, poseen comparadores de magnitudes analógicas, convertidores A/D,
puertos serie y diversos temporizadores.
