en las aplicaciones de control de personal, en sistemas de seguridad y en dispositivos de
bajo consumo que gestionan receptores y transmisores de señales. Su pequeño tamaño
los hace ideales en muchos proyectos donde esta cualidad es fundamental.

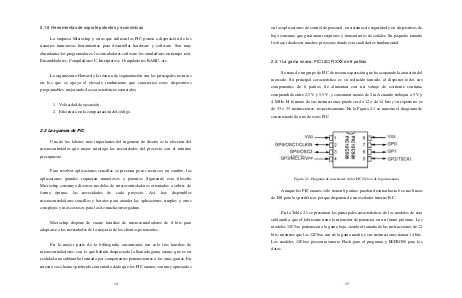

2.2.1 La gama enana: PIC12C(F)XXX de 8 patitas
Se trata de un grupo de PIC de reciente aparición que ha acaparado la atención del
mercado. Su principal característica es su reducido tamaño, al disponer todos sus
componentes de 8 patitas. Se alimentan con un voltaje de corriente continua
comprendido entre 2,5 V y 5,5 V, y consumen menos de 2 mA cuando trabajan a 5 V y
4 MHz. El formato de sus instrucciones puede ser de 12 o de 14 bits y su repertorio es
de 33 o 35 instrucciones, respectivamente. En la Figura 2.1 se muestra el diagrama de
conexionado de uno de estos PIC.
Figura 2.1. Diagrama de conexiones de los PIC12Cxxx de la gama enana.
Aunque los PIC enanos sólo tienen 8 patitas, pueden destinar hasta 6 como líneas
de E/S para los periféricos porque disponen de un oscilador interno R-C.
En la Tabla 2.1 se presentan las principales características de los modelos de esta
subfamilia, que el fabricante tiene la intención de potenciar en un futuro próximo. Los
modelos 12C5xx pertenecen a la gama baja, siendo el tamaño de las instrucciones de 12
bits; mientras que los 12C6xx son de la gama media y sus instrucciones tienen 14 bits.
Los modelos 12F6xx poseen memoria Flash para el programa y EEPROM para los
datos.
