La primera operación a realizar consiste en configurar los parámetros en función
de su programador. Para esto, vaya al menú Settings y sitúese en Other por medio de las
teclas de desplazamiento del cursor (FlechaArriba/FlechaAbajo). Entonces puede usted
seleccionar el puerto paralelo al cual se encuentra conectado su montaje. Con este fin,
desplace el cursor sobre el nombre del puerto apropiado y hágalo pasar de inactivo a
activo por medio de la barra espaciadora. Pulse OK para validar y después vuelva al
menú Settings, pero esta vez vaya a Hardware y asegúrese de que aparece una ventana
idéntica a la de la Figura 7.3. En caso contrario, modifique su ventana en consecuencia
(según el mismo principio que para la elección del puerto), para obtener la misma que
nuestra Figura 7.3, a falta de la cual, su programador no podrá funcionar.

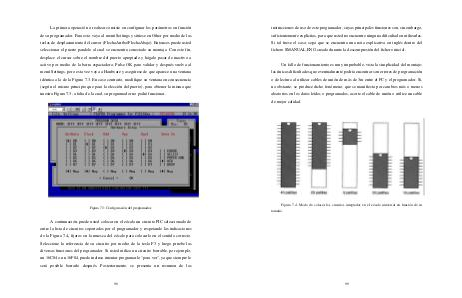

Figura 7.3: Configuración del programador.
A continuación, puede usted colocar en el zócalo un circuito PIC seleccionado de
entre la lista de circuitos soportados por el programador y respetando las indicaciones
de la Figura 7.4, fijaros en la muesca del zócalo para colocarlo en el sentido correcto.
Seleccione la referencia de su circuito por medio de la tecla F3 y luego pruebe las
diversas funciones del programador. Si usted utiliza un circuito borrable, por ejemplo,
un 16C84 o un 16F84, puede incluso intentar programarlo “para ver”, ya que siempre le
será posible borrarlo después. Posteriormente, se presenta un resumen de las
