COMPRENDRE les lasers À cascade quantique

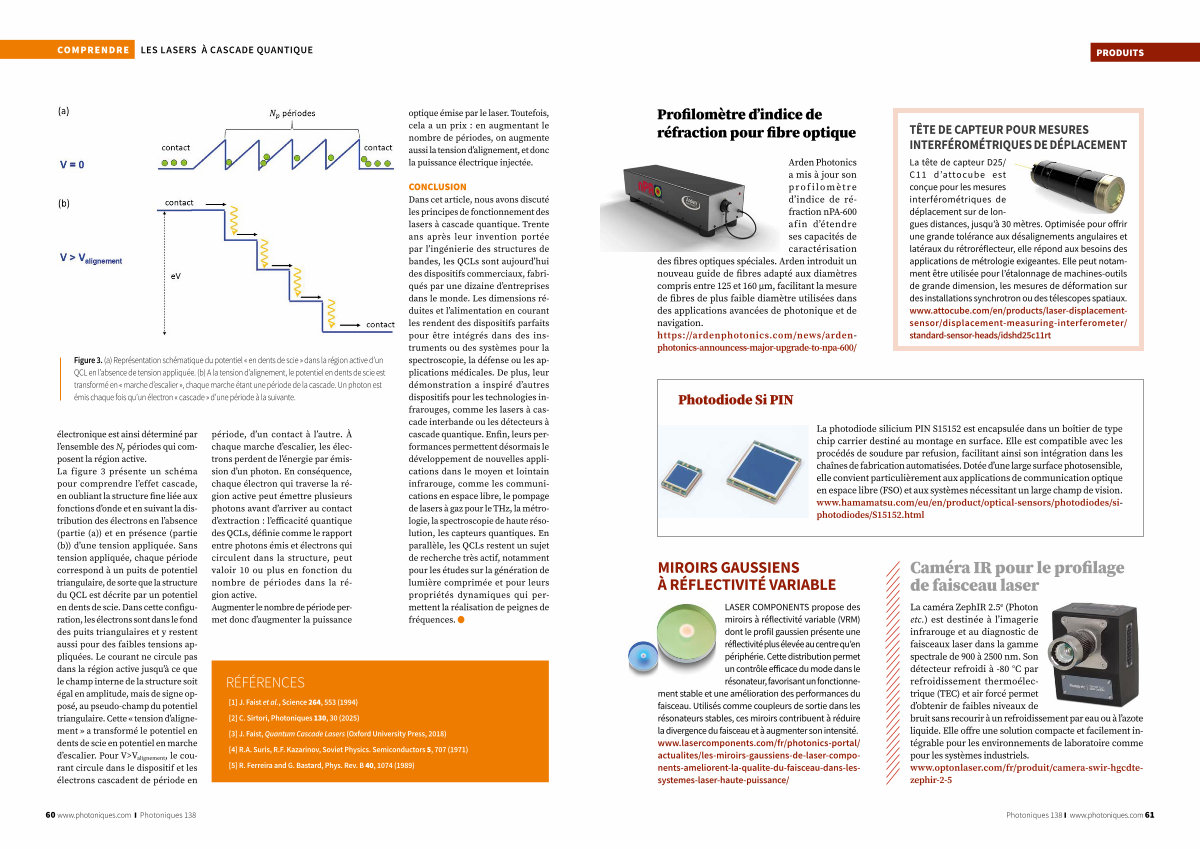

Figure 3.( a) Représentation schématique du potentiel « en dents de scie » dans la région active d’ un QCL en l’ absence de tension appliquée.( b) A la tension d’ alignement, le potentiel en dents de scie est transformé en « marche d’ escalier », chaque marche étant une période de la cascade. Un photon est émis chaque fois qu’ un électron « cascade » d’ une période à la suivante.
électronique est ainsi déterminé par l’ ensemble des N p périodes qui composent la région active. La figure 3 présente un schéma pour comprendre l’ effet cascade, en oubliant la structure fine liée aux fonctions d’ onde et en suivant la distribution des électrons en l’ absence( partie( a)) et en présence( partie( b)) d’ une tension appliquée. Sans tension appliquée, chaque période correspond à un puits de potentiel triangulaire, de sorte que la structure du QCL est décrite par un potentiel en dents de scie. Dans cette configuration, les électrons sont dans le fond des puits triangulaires et y restent aussi pour des faibles tensions appliquées. Le courant ne circule pas dans la région active jusqu’ à ce que le champ interne de la structure soit égal en amplitude, mais de signe opposé, au pseudo-champ du potentiel triangulaire. Cette « tension d’ alignement » a transformé le potentiel en dents de scie en potentiel en marche d’ escalier. Pour V > V alignement, le courant circule dans le dispositif et les électrons cascadent de période en période, d’ un contact à l’ autre. À chaque marche d’ escalier, les électrons perdent de l’ énergie par émission d’ un photon. En conséquence, chaque électron qui traverse la région active peut émettre plusieurs photons avant d’ arriver au contact d’ extraction: l’ efficacité quantique des QCLs, définie comme le rapport entre photons émis et électrons qui circulent dans la structure, peut valoir 10 ou plus en fonction du nombre de périodes dans la région active. Augmenter le nombre de période permet donc d’ augmenter la puissance
RÉFÉRENCES
[ 1 ] J. Faist et al., Science 264, 553( 1994) [ 2 ] C. Sirtori, Photoniques 130, 30( 2025) [ 3 ] J. Faist, Quantum Cascade Lasers( Oxford University Press, 2018) [ 4 ] R. A. Suris, R. F. Kazarinov, Soviet Physics. Semiconductors 5, 707( 1971) [ 5 ] R. Ferreira and G. Bastard, Phys. Rev. B 40, 1074( 1989)
optique émise par le laser. Toutefois, cela a un prix: en augmentant le nombre de périodes, on augmente aussi la tension d’ alignement, et donc la puissance électrique injectée.
CONCLUSION Dans cet article, nous avons discuté les principes de fonctionnement des lasers à cascade quantique. Trente ans après leur invention portée par l’ ingénierie des structures de bandes, les QCLs sont aujourd’ hui des dispositifs commerciaux, fabriqués par une dizaine d’ entreprises dans le monde. Les dimensions réduites et l’ alimentation en courant les rendent des dispositifs parfaits pour être intégrés dans des instruments ou des systèmes pour la spectroscopie, la défense ou les applications médicales. De plus, leur démonstration a inspiré d’ autres dispositifs pour les technologies infrarouges, comme les lasers à cascade interbande ou les détecteurs à cascade quantique. Enfin, leurs performances permettent désormais le développement de nouvelles applications dans le moyen et lointain infrarouge, comme les communications en espace libre, le pompage de lasers à gaz pour le THz, la métrologie, la spectroscopie de haute résolution, les capteurs quantiques. En parallèle, les QCLs restent un sujet de recherche très actif, notamment pour les études sur la génération de lumière comprimée et pour leurs propriétés dynamiques qui permettent la réalisation de peignes de fréquences.
