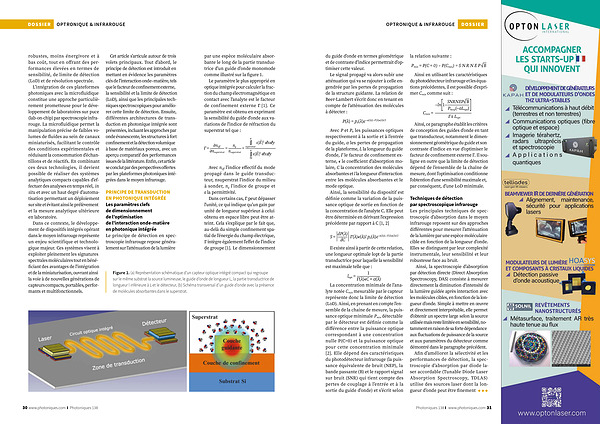

robustes, moins énergivore et à bas coût, tout en offrant des performances élevées en termes de sensibilité, de limite de détection( LoD) et de résolution spectrale.
L’ intégration de ces plateformes photoniques avec la microfluidique constitue une approche particulièrement prometteuse pour le développement de laboratoires sur puce( lab-on-chip) par spectroscopie infrarouge. La microfluidique permet la manipulation précise de faibles volumes de fluides au sein de canaux miniaturisés, facilitant le contrôle des conditions expérimentales et réduisant la consommation d’ échantillons et de réactifs. En combinant ces deux technologies, il devient possible de réaliser des systèmes analytiques compacts capables d’ effectuer des analyses en temps réel, in situ et avec un haut degré d’ automatisation permettant un déploiement sur site et évitant ainsi le prélèvement et la mesure analytique ultérieure en laboratoire.
Dans ce contexte, le développement de dispositifs intégrés opérant dans le moyen infrarouge représente un enjeu scientifique et technologique majeur. Ces systèmes visent à exploiter pleinement les signatures spectrales moléculaires tout en bénéficiant des avantages de l’ intégration et de la miniaturisation, ouvrant ainsi la voie à de nouvelles générations de capteurs compacts, portables, performants et multifonctionnels.
Cet article s’ articule autour de trois volets principaux. Tout d’ abord, le principe de détection est introduit en mettant en évidence les paramètres clés de l’ interaction onde – matière, tels que le facteur de confinement externe, la sensibilité et la limite de détection( LoD), ainsi que les principales techniques spectroscopiques pour améliorer cette limite de détection. Ensuite, différentes architectures de transduction en photonique intégrée sont présentées, incluant les approches par onde évanescente, les structures à fort confinement et la détection volumique à base de matériaux poreux, avec un aperçu comparatif des performances issues de la littérature. Enfin, cet article se conclut par des perspectives offertes par les plateformes photoniques intégrées dans le moyen infrarouge.
PRINCIPE DE TRANSDUCTION EN PHOTONIQUE INTÉGRÉE Les paramètres clefs de dimensionnement de l’ optimisation de l ' interaction onde-matière en photonique intégrée Le principe de détection en spectroscopie infrarouge repose généralement sur l’ atténuation de la lumière par une espèce moléculaire absorbante le long de la partie transductrice d’ un guide d’ onde monomode comme illustré sur la figure 1.
Le paramètre le plus approprié en optique intégrée pour calculer la fraction du champ électromagnétique en contact avec l ' analyte est le facteur de confinement externe Γ [ 1 ]. Ce paramètre est obtenu en exprimant la sensibilité du guide d ' onde aux variations de l ' indice de réfraction du superstrat tel que: ν
∬ ε | E → | 2 x y ∂n eff n g superstrat
Γ =— =— =—
∂nsuperstrat n superstrat
∬ ν ε | E → | 2 x y
∞
Avec n eff l’ indice effectif du mode propagé dans le guide transducteur, nsuperstrat l’ indice du milieu à sonder, n g l’ indice de groupe et ε la permittivité.
Dans certains cas, Γ peut dépasser l’ unité, ce qui indique qu’ un gain par unité de longueur supérieur à celui obtenu en espace libre peut être atteint. Cela s’ explique par le fait que, au-delà du simple confinement spatial de l’ énergie du champ électrique, Γ intègre également l’ effet de l’ indice de groupe [ 1 ]. Le dimensionnement
Figure 1.( a) Représentation schématique d’ un capteur optique intégré compact qui regroupe sur le même substrat la source lumineuse, le guide d’ onde de longueur L, la partie transductrice de longueur l inférieure à L et le détecteur,( b) Schéma transversal d’ un guide d’ onde avec la présence de molécules absorbantes dans le superstrat.
