7.6
7.7
7.8
7.9

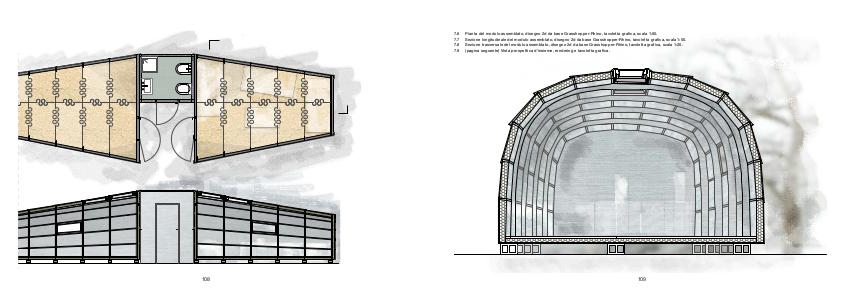

Pianta del modulo assemblato, disegno 2d da base Grasshopper-Rhino, tavoletta grafica, scala 1:50.
Sezione longitudinale del modulo assemblato, disegno 2d da base Grasshopper-Rhino, tavoletta grafica, scala 1:50.
Sezione trasversale del modulo assemblato, disegno 2d da base Grasshopper-Rhino, tavoletta grafica, scala 1:20.
(pagina seguente) Vista prospettica d’insieme, rendering e tavoletta grafica.
109
