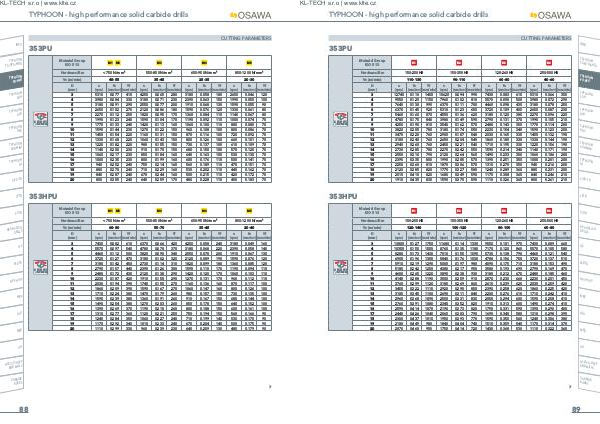

TYPHOON- high performance solid carbide drills

CUTTING PARAMETERS

353PU

INFO

Material Group ISO 513

K1 K2 K3 K4

TYPHOON

TA-HTA-4HTA

Ø RUN OUT < 0.02mm

Hardness / Rm 150-250 HB 150-350 HB 120-260 HB 250-500 HB Vc( m / min) 110-130 90-110 60-80 40-60

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3	12740	0.110	1400	10620	0.094	990	7430	0.083	610	5310	0.066	350
4	9550	0.120	1150	7960	0.102	810	5570	0.090	500	3980	0.072	290
5	7640	0.130	990	6370	0.111	700	4460	0.098	430	3180	0.078	250
6	6370	0.145	920	5310	0.123	650	3720	0.109	400	2650	0.087	230
7	5460	0.160	870	4550	0.136	620	3180	0.120	380	2270	0.096	220
8	4780	0.175	840	3980	0.149	590	2790	0.131	370	1990	0.105	210
9	4250	0.190	810	3540	0.162	570	2480	0.143	350	1770	0.114	200
10	3820	0.205	780	3180	0.174	550	2230	0.154	340	1590	0.123	200
11	3470	0.220	760	2900	0.187	540	2030	0.165	330	1450	0.132	190
12	3180	0.240	760	2650	0.204	540	1860	0.180	330	1330	0.144	190
13	2940	0.260	760	2450	0.221	540	1710	0.195	330	1220	0.156	190
14	2730	0.285	780	2270	0.242	550	1590	0.214	340	1140	0.171	190
15	2550	0.310	790	2120	0.264	560	1490	0.233	350	1060	0.186	200
16	2390	0.335	800	1990	0.285	570	1390	0.251	350	1000	0.201	200
17	2250	0.360	810	1870	0.306	570	1310	0.270	350	940	0.216	200
18	2120	0.385	820	1770	0.327	580	1240	0.289	360	880	0.231	200
19	2010	0.410	820	1680	0.349	590	1170	0.308	360	840	0.246	210
20	1910	0.435	830	1590	0.370	590	1110	0.326	360	800	0.261	210

TYPHOON PU-HPU

TYPHOON SUH

TYPHOON ALH

TYPHOON HRC

TYPHOON SUH MINI

TYPHOON HL

C-SD-TA

353HPU

LFTA

Material Group ISO 513

K1 K2 K3 K4

SUTA

Hardness / Rm 150-250 HB 150-350 HB 120-260 HB 250-500 HB

Ø RUN OUT < 0.02mm

Vc( m / min) 120-140 100-120 80-100 60-80

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3	13800	0.127	1750	11680	0.114	1330	9550	0.101	970	7430	0.089	660
4	10350	0.150	1550	8760	0.135	1180	7170	0.120	860	5570	0.105	580
5	8280	0.173	1430	7010	0.155	1090	5730	0.138	790	4460	0.121	540
6	6900	0.196	1350	5840	0.176	1030	4780	0.156	750	3720	0.137	510
7	5910	0.219	1290	5000	0.197	980	4090	0.175	710	3180	0.153	490
8	5180	0.242	1250	4380	0.217	950	3580	0.193	690	2790	0.169	470
9	4600	0.265	1220	3890	0.238	930	3180	0.212	670	2480	0.185	460
10	4140	0.288	1190	3500	0.259	910	2870	0.230	660	2230	0.201	450
11	3760	0.299	1120	3180	0.269	860	2610	0.239	620	2030	0.209	420
12	3450	0.322	1110	2920	0.290	850	2390	0.258	620	1860	0.225	420
13	3180	0.345	1100	2690	0.311	840	2200	0.276	610	1710	0.242	410
14	2960	0.368	1090	2500	0.331	830	2050	0.294	600	1590	0.258	410
15	2760	0.391	1080	2340	0.352	820	1910	0.313	600	1490	0.274	410
16	2590	0.414	1070	2190	0.373	820	1790	0.331	590	1390	0.290	400
17	2440	0.426	1040	2060	0.383	790	1690	0.340	580	1310	0.298	390
18	2300	0.437	1010	1950	0.393	770	1590	0.350	560	1240	0.306	380
19	2180	0.449	980	1840	0.404	740	1510	0.359	540	1170	0.314	370
20	2070	0.460	950	1750	0.414	720	1430	0.368	530	1110	0.322	360
