KL-TECH s.r.o | www.klte.cz

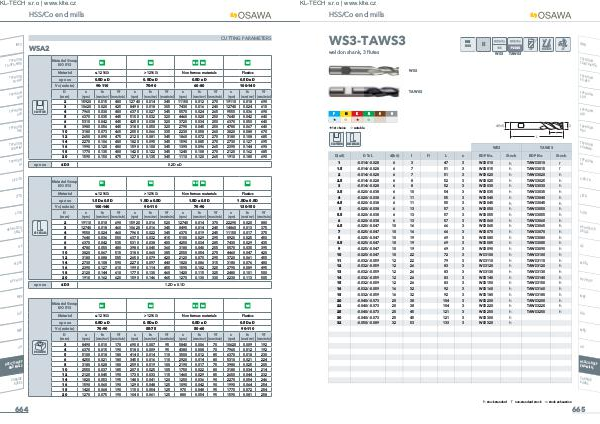

HSS/Co end mills
WS3-TAWS3
DIN
844
INFO
weldon shank, 3 flutes
WS3
TAWS3
TYPHOO
N
TA-HTA-4
HTA
WS3
TYPHOO
N
PU-HPU
TAWS3
P M K N
+ , + ,
+ 1st choice
SLOTTING
S
TYPHOO
N
SUH
TYPHOO
N
ALH
H
TYPHOO
N
HRC
, suitable
TYPHOO
N
SUH MIN
I
SIDE MILLING
WS3
l1
TAWS3
D(e8) D Tol. d(h6) l L z EDP No. Stock EDP No. Stock
1 -0.014/-0.028 6 3 47 3 WS3010 h TAWS3010 f
1.5 -0.014/-0.028 6 7 51 3 WS3015 h TAWS3015 f
2 -0.014/-0.028 6 7 51 3 WS3020 h TAWS3020 h
2.5 -0.014/-0.028 6 8 52 3 WS3025 h TAWS3025 h
3 -0.014/-0.028 6 8 52 3 WS3030 h TAWS3030 h
3.5 -0.020/-0.038 6 10 54 3 WS3035 h TAWS3035 h
4 -0.020/-0.038 6 11 55 3 WS3040 h TAWS3040 h
4.5 -0.020/-0.038 6 11 55 3 WS3045 h TAWS3045 h
5 -0.020/-0.038 6 13 57 3 WS3050 h TAWS3050 h
5.5 -0.020/-0.038 6 13 57 3 WS3055 h TAWS3055 h
6 -0.020/-0.038 6 13 57 3 WS3060 h TAWS3060 h
6.5 -0.025/-0.047 10 16 66 3 WS3065 h TAWS3065 h
7 -0.025/-0.047 10 16 66 3 WS3070 h TAWS3070 h
8 -0.025/-0.047 10 19 69 3 WS3080 h TAWS3080 h
8.5 -0.025/-0.047 10 19 69 3 WS3085 h TAWS3085 h
9 -0.025/-0.047 10 19 69 3 WS3090 h TAWS3090 h
10 -0.025/-0.047 10 22 72 3 WS3100 h TAWS3100 h
11 -0.032/-0.059 12 22 79 3 WS3110 h TAWS3110 h
12 -0.032/-0.059 12 26 83 3 WS3120 h TAWS3120 h
13 -0.032/-0.059 12 26 83 3 WS3130 h TAWS3130 h
14 -0.032/-0.059 12 26 83 3 WS3140 h TAWS3140 h
15 -0.032/-0.059 12 26 83 3 WS3150 h TAWS3150 h
16 -0.032/-0.059 16 32 92 3 WS3160 h TAWS3160 h
18 -0.032/-0.059 16 32 92 3 WS3180 h TAWS3180 h
20 -0.040/-0.073 20 38 104 3 WS3200 h TAWS3200 h
22 -0.040/-0.073 20 38 104 3 WS3220 h TAW
