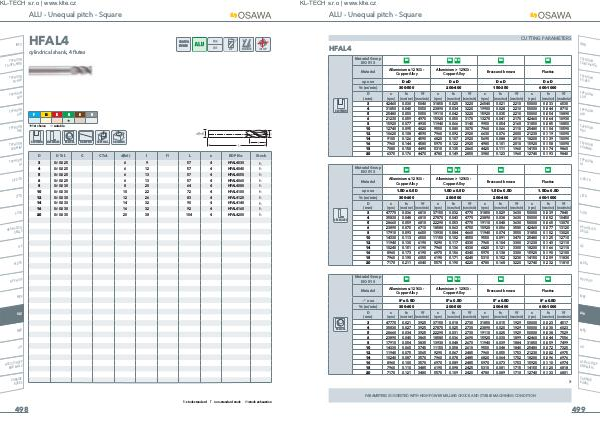

ALU- Unequal pitch- Square

CUTTING PARAMETERS

HFAL4

SLOTTING

Material Group ISO 513

Material

N1 N2 N3 N4 N5

Alluminium ≤ 12 % Si- Copper Alloy

Alluminium > 12 % Si- Copper Alloy

Brass and bronze

Plastics

ap x ae D x D D x D D x D D x D Vc( m / min) 300-500 200-400 150-350 600-1000

D( mm) n( rpm) fn( mm / rev)

Vf( mm / min) n( rpm) fn( mm / rev)

Vf( mm / min)

3	42460	0.030	5040	31850	0.025	3220	26540	0.021	2210	50000	0.033	6530
4	31850	0.040	5050	23890	0.034	3220	19900	0.028	2210	50000	0.044	8710
5	25480	0.050	5050	19110	0.042	3220	15920	0.035	2210	50000	0.054	10890
6	21230	0.059	4970	15920	0.050	3170	13270	0.041	2170	42460	0.064	10930
8	15920	0.077	4930	11940	0.066	3140	9950	0.054	2160	31850	0.085	10850
10	12740	0.095	4820	9550	0.080	3070	7960	0.066	2110	25480	0.104	10590
12	10620	0.108	4590	7960	0.092	2920	6630	0.076	2000	21230	0.119	10090
14	9100	0.126	4590	6820	0.107	2920	5690	0.088	2010	18200	0.139	10090
16	7960	0.144	4580	5970	0.122	2920	4980	0.101	2010	15920	0.158	10090
18	7080	0.158	4490	5310	0.135	2860	4420	0.111	1960	14150	0.174	9860
20	6370	0.176	4470	4780	0.149	2850	3980	0.123	1960	12740	0.193	9840

INFO

TYPHOON TA-HTA-4HTA

TYPHOON PU-HPU

TYPHOON SUH

TYPHOON ALH

TYPHOON HRC

TYPHOON SUH MINI

Material Group ISO 513

N1 N2 N3 N4 N5

TYPHOON HL

Material

Alluminium ≤ 12 % Si- Copper Alloy

Alluminium > 12 % Si- Copper Alloy

Brass and bronze

Plastics

C-SD-TA

SIDE MILLING ap x ae 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D Vc( m / min) 300-600 200-500 200-400 600-1000

D( mm) n( rpm) fn( mm / rev)

Vf( mm / min) n( rpm) fn( mm / rev)

Vf( mm / min)

3	47770	0.036	6810	37150	0.032	4770	31850	0.029	3630	50000	0.039	7840
4	35830	0.048	6810	27870	0.043	4770	23890	0.038	3630	50000	0.052	10450
5	28660	0.059	6810	22290	0.053	4770	19110	0.048	3630	50000	0.065	13070
6	23890	0.070	6710	18580	0.063	4700	15920	0.056	3580	42460	0.077	13120
8	17910	0.093	6650	13930	0.084	4660	11940	0.074	3550	31850	0.102	13020
10	14330	0.113	6500	11150	0.102	4550	9550	0.091	3470	25480	0.125	12710
12	11940	0.130	6190	9290	0.117	4330	7960	0.104	3300	21230	0.143	12110
14	10240	0.151	6190	7960	0.136	4330	6820	0.121	3300	18200	0.166	12110
16	8960	0.173	6190	6970	0.156	4340	5970	0.138	3300	15920	0.190	12100
18	7960	0.190	6050	6190	0.171	4240	5310	0.152	3230	14150	0.209	11830
20	7170	0.211	6040	5570	0.190	4220	4780	0.168	3220	12740	0.232	11810

LFTA

SUTA

HSS-HSS / CO DRILLS

MDTA

Material Group ISO 513

N1 N2 N3 N4 N5

HF VH / UP

HELICAL

Material

Alluminium ≤ 12 % Si- Copper Alloy

Alluminium > 12 % Si- Copper Alloy

Brass and bronze

Plastics

� ° x ae 8 ° x 0.5D 5 ° x 0.5D 5 ° x 0.5D 8 ° x 0.5D Vc( m / min) 300-600 200-500 200-400 600-1000

D( mm) n( rpm) fn( mm / rev)

Vf( mm / min) n( rpm) fn( mm / rev)

Vf( mm / min)

3	47770	0.021	3925	37150	0.018	2730	31850	0.015	1929	50000	0.023	4517
4	35830	0.027	3925	27870	0.025	2730	23890	0.020	1929	50000	0.030	6023
5	28660	0.034	3925	22290	0.031	2730	19110	0.025	1929	50000	0.038	7529
6	23890	0.040	3865	18580	0.036	2690	15920	0.030	1899	42460	0.044	7556
8	17910	0.054	3835	13930	0.048	2670	11940	0.039	1884	31850	0.059	7499
10	14330	0.065	3745	11150	0.058	2610	9550	0.048	1840	25480	0.072	7325
12	11940	0.075	3565	9290	0.067	2485	7960	0.055	1753	21230	0.082	6975
14	10240	0.087	3570	7960	0.078	2485	6820	0.064	1752	18200	0.096	6976
16	8960	0.100	3570	6970	0.089	2485	5970	0.073	1753	15920	0.110	6974
18	7960	0.110	3485	6190	0.098	2425	5310	0.081	1715	14150	0.120	6818
20	7170	0.121	3480	5570	0.109	2420	4780	0.089	1710	12740	0.133	6801

MEF

ALU

MEX

HSS / CO-HSSP END MILLS

CARBIDE BURRS

PARAMETERS SUGGESTED WITH HIGH POWER MILLING CHUCK AND STABLE MACHINING CONDITION

499
