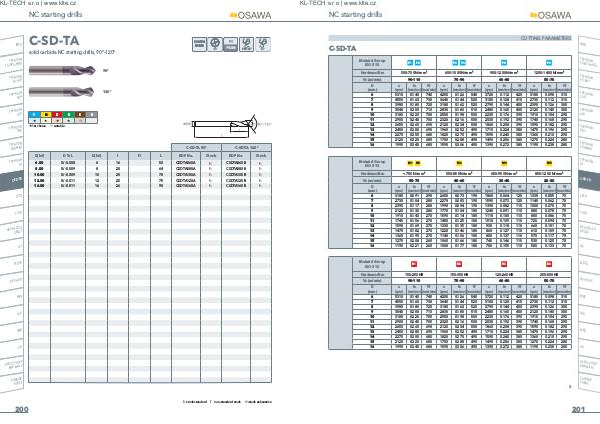

NC starting drills

CUTTING PARAMETERS

C-SD-TA

INFO

Material Group ISO 513

P1 P2 P3 P4 P5 P6

TYPHOON

TA-HTA-4HTA

Hardness / Rm 500-700 N / mm ² 600-1000 N / mm ² 900-1200 N / mm ² 1200-1400 N / mm ² Vc( m / min) 90-110 70-90 60-80 50-70

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

6	5310	0.140	740	4250	0.126	540	3720	0.112	420	3180	0.098	310
7	4550	0.160	730	3640	0.144	520	3180	0.128	410	2730	0.112	310
8	3980	0.180	720	3180	0.162	520	2790	0.144	400	2390	0.126	300
9	3540	0.200	710	2830	0.180	510	2480	0.160	400	2120	0.140	300
10	3180	0.220	700	2550	0.198	500	2230	0.176	390	1910	0.154	290
11	2900	0.240	700	2320	0.216	500	2030	0.192	390	1740	0.168	290
12	2650	0.260	690	2120	0.234	500	1860	0.208	390	1590	0.182	290
13	2450	0.280	690	1960	0.252	490	1710	0.224	380	1470	0.196	290
14	2270	0.300	680	1820	0.270	490	1590	0.240	380	1360	0.210	290
15	2120	0.320	680	1700	0.288	490	1490	0.256	380	1270	0.224	280
16	1990	0.340	680	1590	0.306	490	1390	0.272	380	1190	0.238	280

TYPHOON PU-HPU

TYPHOON SUH

TYPHOON ALH

TYPHOON HRC

TYPHOON SUH MINI

Material Group ISO 513

M1 M2 M3 M4 M5

TYPHOON

Hardness / Rm < 750 N / mm ² 550-850 N / mm ² 650-950 N / mm ² 850-1200 N / mm ² Vc( m / min) 50-70 40-60 30-40 20-30

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

6	3180	0.091	290	2650	0.073	190	1860	0.064	120	1330	0.055	70
7	2730	0.104	280	2270	0.083	190	1590	0.073	120	1140	0.062	70
8	2390	0.117	280	1990	0.094	190	1390	0.082	110	1000	0.070	70
9	2120	0.130	280	1770	0.104	180	1240	0.091	110	880	0.078	70
10	1910	0.143	270	1590	0.114	180	1110	0.100	110	800	0.086	70
11	1740	0.156	270	1450	0.125	180	1010	0.109	110	720	0.094	70
12	1590	0.169	270	1330	0.135	180	930	0.118	110	660	0.101	70
13	1470	0.182	270	1220	0.146	180	860	0.127	110	610	0.109	70
14	1360	0.195	270	1140	0.156	180	800	0.137	110	570	0.117	70
15	1270	0.208	260	1060	0.166	180	740	0.146	110	530	0.125	70
16	1190	0.221	260	1000	0.177	180	700	0.155	110	500	0.133	70

C-SD-TA

LFTA

SUTA

HSS-HSS / CO DRILLS

Material Group ISO 513

K1 K2 K3 K4

MDTA

Hardness / Rm 150-250 HB 150-350 HB 120-260 HB 250-500 HB Vc( m / min) 90-110 70-90 60-80 50-70

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

6	5310	0.140	740	4250	0.126	540	3720	0.112	420	3180	0.098	310
7	4550	0.160	730	3640	0.144	520	3180	0.128	410	2730	0.112	310
8	3980	0.180	720	3180	0.162	520	2790	0.144	400	2390	0.126	300
9	3540	0.200	710	2830	0.180	510	2480	0.160	400	2120	0.140	300
10	3180	0.220	700	2550	0.198	500	2230	0.176	390	1910	0.154	290
11	2900	0.240	700	2320	0.216	500	2030	0.192	390	1740	0.168	290
12	2650	0.260	690	2120	0.234	500	1860	0.208	390	1590	0.182	290
13	2450	0.280	690	1960	0.252	490	1710	0.224	380	1470	0.196	290
14	2270	0.300	680	1820	0.270	490	1590	0.240	380	1360	0.210	290
15	2120	0.320	680	1700	0.288	490	1490	0.256	380	1270	0.224	280
16	1990	0.340	680	1590	0.306	490	1390	0.272	380	1190	0.238	280

MEF

ALU

MEX

HF VH / UP

HSS / CO-HSSP END MILLS

CARBIDE BURRS

201
