TYPHOON- high performance solid carbide drills

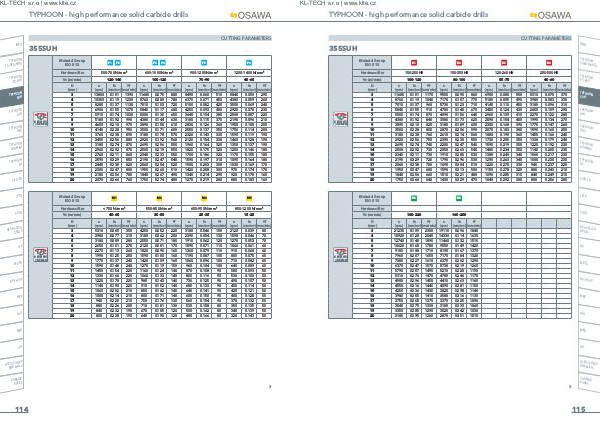

CUTTING PARAMETERS

355SUH

INFO

Material Group ISO 513

K1 K2 K3 K4

TYPHOON

TA-HTA-4HTA

Ø RUN OUT < 0.02mm

Hardness / Rm 150-250 HB 150-350 HB 120-260 HB 250-500 HB Vc( m / min) 100-120 80-100 55-75 40-60

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3	11680	0.101	1170	9550	0.090	860	6900	0.080	550	5310	0.070	370
4	8760	0.119	1040	7170	0.107	770	5180	0.095	490	3980	0.083	330
5	7010	0.137	960	5730	0.123	710	4140	0.110	450	3180	0.096	310
6	5840	0.155	910	4780	0.140	670	3450	0.124	430	2650	0.109	290
7	5000	0.174	870	4090	0.156	640	2960	0.139	410	2270	0.122	280
8	4380	0.192	840	3580	0.173	620	2590	0.154	400	1990	0.134	270
9	3890	0.210	820	3180	0.189	600	2300	0.168	390	1770	0.147	260
10	3500	0.228	800	2870	0.206	590	2070	0.183	380	1590	0.160	250
11	3180	0.238	760	2610	0.214	560	1880	0.190	360	1450	0.166	240
12	2920	0.256	750	2390	0.230	550	1730	0.205	350	1330	0.179	240
13	2690	0.274	740	2200	0.247	540	1590	0.219	350	1220	0.192	230
14	2500	0.292	730	2050	0.263	540	1480	0.234	350	1140	0.205	230
15	2340	0.311	730	1910	0.280	530	1380	0.249	340	1060	0.217	230
16	2190	0.329	720	1790	0.296	530	1290	0.263	340	1000	0.230	230
17	2060	0.338	700	1690	0.304	510	1220	0.270	330	940	0.237	220
18	1950	0.347	680	1590	0.313	500	1150	0.278	320	880	0.243	210
19	1840	0.356	660	1510	0.321	480	1090	0.285	310	840	0.249	210
20	1750	0.366	640	1430	0.329	470	1040	0.292	300	800	0.256	200

TYPHOON PU-HPU

TYPHOON SUH

TYPHOON ALH

TYPHOON HRC

TYPHOON SUH MINI

TYPHOON HL

C-SD-TA

Material Group ISO 513

LFTA

Ø RUN OUT < 0.02mm

Hardness / Rm
Vc( m / min)	180-220	160-200

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3	21230	0.109	2300	19110	0.096	1840
4	15920	0.128	2040	14330	0.114	1630
5	12740	0.148	1890	11460	0.132	1510
6	10620	0.168	1780	9550	0.149	1420
7	9100	0.188	1710	8190	0.167	1370
8	7960	0.207	1650	7170	0.184	1320
9	7080	0.227	1610	6370	0.202	1290
10	6370	0.247	1570	5730	0.219	1260
11	5790	0.257	1490	5210	0.228	1190
12	5310	0.276	1470	4780	0.246	1170
13	4900	0.296	1450	4410	0.263	1160
14	4550	0.316	1440	4090	0.281	1150
15	4250	0.336	1430	3820	0.298	1140
16	3980	0.355	1410	3580	0.316	1130
17	3750	0.365	1370	3370	0.325	1090
18	3540	0.375	1330	3180	0.333	1060
19	3350	0.385	1290	3020	0.342	1030
20	3180	0.395	1260	2870	0.351	1010

SUTA

HSS-HSS / CO DRILLS

MDTA

HF VH / UP

MEF

ALU

MEX

HSS / CO-HSSP END MILLS

CARBIDE BURRS

115
