TYPHOON- high performance solid carbide drills

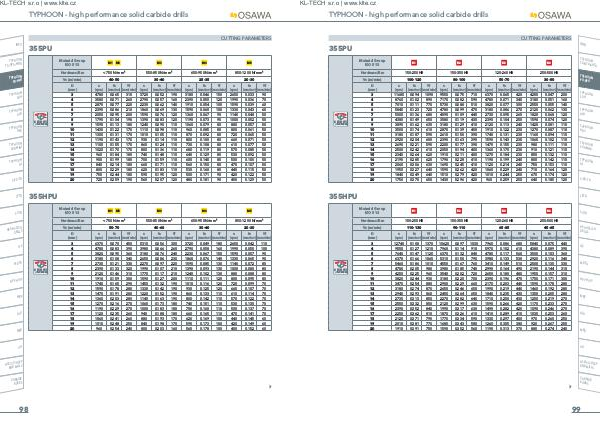

CUTTING PARAMETERS

355PU

INFO

Material Group ISO 513

K1 K2 K3 K4

TYPHOON

TA-HTA-4HTA

Ø RUN OUT < 0.02mm

Hardness / Rm 150-250 HB 150-350 HB 120-260 HB 250-500 HB Vc( m / min) 100-120 80-100 50-70 30-50

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3	11680	0.094	1090	9550	0.075	710	6370	0.065	420	4250	0.047	200
4	8760	0.102	890	7170	0.082	590	4780	0.071	340	3180	0.051	160
5	7010	0.111	770	5730	0.088	510	3820	0.077	300	2550	0.055	140
6	5840	0.123	720	4780	0.099	470	3180	0.086	270	2120	0.062	130
7	5000	0.136	680	4090	0.109	440	2730	0.095	260	1820	0.068	120
8	4380	0.149	650	3580	0.119	430	2390	0.104	250	1590	0.074	120
9	3890	0.162	630	3180	0.129	410	2120	0.113	240	1420	0.081	110
10	3500	0.174	610	2870	0.139	400	1910	0.122	230	1270	0.087	110
11	3180	0.187	590	2610	0.150	390	1740	0.131	230	1160	0.094	110
12	2920	0.204	600	2390	0.163	390	1590	0.143	230	1060	0.102	110
13	2690	0.221	590	2200	0.177	390	1470	0.155	230	980	0.111	110
14	2500	0.242	610	2050	0.194	400	1360	0.170	230	910	0.121	110
15	2340	0.264	620	1910	0.211	400	1270	0.184	230	850	0.132	110
16	2190	0.285	620	1790	0.228	410	1190	0.199	240	800	0.142	110
17	2060	0.306	630	1690	0.245	410	1120	0.214	240	750	0.153	110
18	1950	0.327	640	1590	0.262	420	1060	0.229	240	710	0.164	120
19	1840	0.349	640	1510	0.279	420	1010	0.244	250	670	0.174	120
20	1750	0.370	650	1430	0.296	420	960	0.259	250	640	0.185	120

TYPHOON PU-HPU

TYPHOON SUH

TYPHOON ALH

TYPHOON HRC

TYPHOON SUH MINI

TYPHOON HL

C-SD-TA

355HPU

LFTA

Material Group ISO 513

K1 K2 K3 K4

SUTA

Hardness / Rm 150-250 HB 150-350 HB 120-260 HB 250-500 HB

Ø RUN OUT < 0.02mm

Vc( m / min) 110-130 90-110 65-85 45-65

D( mm) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min) n( rpm) fn Vf( mm / rev)( mm / min)

3	12740	0.108	1370	10620	0.097	1030	7960	0.086	680	5840	0.075	440
4	9550	0.127	1210	7960	0.114	910	5970	0.102	610	4380	0.089	390
5	7640	0.147	1120	6370	0.132	840	4780	0.117	560	3500	0.103	360
6	6370	0.166	1060	5310	0.150	790	3980	0.133	530	2920	0.116	340
7	5460	0.186	1010	4550	0.167	760	3410	0.149	510	2500	0.130	330
8	4780	0.205	980	3980	0.185	740	2990	0.164	490	2190	0.144	310
9	4250	0.225	960	3540	0.202	720	2650	0.180	480	1950	0.157	310
10	3820	0.244	930	3180	0.220	700	2390	0.196	470	1750	0.171	300
11	3470	0.254	880	2900	0.229	660	2170	0.203	440	1590	0.178	280
12	3180	0.274	870	2650	0.246	650	1990	0.219	440	1460	0.192	280
13	2940	0.293	860	2450	0.264	650	1840	0.235	430	1350	0.205	280
14	2730	0.313	850	2270	0.282	640	1710	0.250	430	1250	0.219	270
15	2550	0.332	850	2120	0.299	630	1590	0.266	420	1170	0.233	270
16	2390	0.352	840	1990	0.317	630	1490	0.282	420	1090	0.246	270
17	2250	0.362	810	1870	0.326	610	1410	0.289	410	1030	0.253	260
18	2120	0.371	790	1770	0.334	590	1330	0.297	400	970	0.260	250
19	2010	0.381	770	1680	0.343	580	1260	0.305	380	920	0.267	250
20	1910	0.391	750	1590	0.352	560	1190	0.313	370	880	0.274	240
