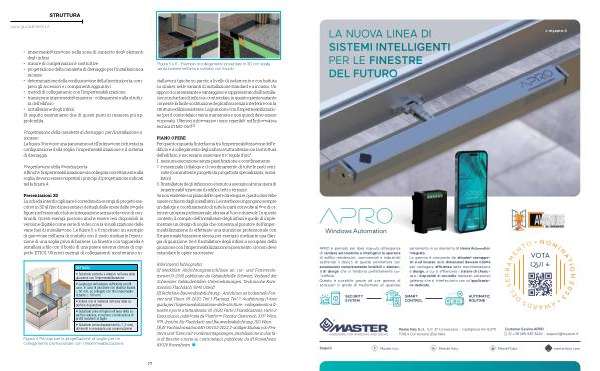

STRUTTURA www . guidafinestra . it
• impermeabilizzazione nella zona di supporto degli elementi degli infissi
• misure di compensazione costruttive
• progettazione della canaletta di drenaggio per l ’ installazione a incasso
• determinazione della configurazione della finestra / porta , compresi gli accessori e i componenti aggiuntivi
• metodi di collegamento con l ’ impermeabilizzazione
• transizione impermeabilizzazione - collegamento alla struttura dell ’ edificio
• installazione degli infissi Di seguito esaminiamo due di questi punti in maniera più approfondita .
Progettazione della canaletta di drenaggio per l ’ installazione a incasso La figura 3 fornisce una panoramica dell ’ interazione richiesta tra configurazione della soglia , l ’ impermeabilizzazione e il sistema di drenaggio .
Progettazione della finestra / porta Affinché l ’ impermeabilizzazione sia collegata correttamente alla soglia , devono essere rispettati i principi di progettazione indicati nella figura 4 .
DETTAGLI :
• Substrato portante e adesivo nell ’ area della giunzione con l ’ impermeabilizzazione
• Larghezza dell ’ adesivo sufficiente ed efficace , in caso di giunzione con plastica liquida ≥ 50 mm , se collegato con film impermeabilizzante ≥ 100 mm
• Evitare mix di materiali nell ’ area della superficie di giunzione
• Substrato privo di fughe nell ’ area della superficie adesiva , eccezione : combinazione di profili resistenti al taglio
• Substrato senza disassamenti ( ≤ 1,2 mm ), altrimenti è necessaria una compensazione
Figura 4 Principi per la progettazione di soglie per un collegamento professionale con l ’ impermeabilizzazione
Figura 5 e 6 - Esempio di collegamento presentato in 3D con soglia senza barriere nell ’ area a contatto con il suolo
Presentazioni 3D La scheda interdisciplinare è corredata da esempi di progetti esecutivi in 3D al fine di presentare i dettagli delle opere delle singole figure professionali e la loro integrazione senza soluzione di continuità . Questi esempi possono anche essere resi disponibili in versione digitale come serie di video con la visualizzazione delle varie fasi di installazione . Le figure 5 e 6 mostrano un esempio di giunzione nell ’ area di contatto con il suolo mediante l ’ esecuzione di una soglia priva di barriere . La finestra con tapparella è installata a filo con il bordo di una parete esterna dotata di cappotto ETICS . Ulteriori esempi di collegamenti mostreranno installazioni tipiche su parete , a livello di isolamento e con battuta su clinker , nelle varianti di installazione standard e a incasso . Un approccio interessante e vantaggioso è rappresentato dall ’ installazione in due fasi di infissi su controtelaio , in quanto questa variante consente la facile sostituzione degli infissi senza interferire con la struttura edilizia esistente . La giunzione con l ’ impermeabilizzazione ( per il controtelaio ) viene mantenuta e non quindi deve essere rinnovata . Ulteriori informazioni sono reperibili nell ’ informativa tecnica ift MO-06 / 1 [ 3 ] .
PIANO OPERE Per quanto riguarda l ’ interfaccia tra l ’ impermeabilizzazione dell ’ e- dificio e il collegamento degli infissi a tutta altezza con la struttura dell ’ edificio , è necessario osservare tre “ regole d ’ oro ”: 1 . nessuna esecuzione senza pianificazione e coordinamento 2 . è essenziale il dialogo e il coordinamento di tutte le parti coinvolte ( committente , progettista , progettista specializzato , installatori )
3 . l ’ installatore degli infissi non è tenuto a eseguire alcuna opera di impermeabilizzazione di edifici , tetti o terrazze . Se non esistesse un piano delle opere da eseguire , questo dovrebbe essere richiesto dagli installatori . Le interfacce impongono sempre un dialogo e coordinamento di tutte le parti coinvolte al fine di ottenere un ’ opera professionale , idonea all ’ uso e durevole . In questo contesto , il compito dell ’ installatore degli infissi è quello di implementare un design di soglia che consenta al posatore dell ’ impermeabilizzazione di effettuare una giunzione professionale con l ’ impermeabilizzazione stessa , per esempio mediante una flangia di giunzione . Se è l ’ installatore degli infissi a occuparsi della giunzione con l ’ impermeabilizzazione a pavimento , ciò non deve ostacolare le opere successive .
Riferimenti bibliografici [ 1 ] Merkblatt Abdichtungsanschlüsse an Tür- und Fensterelemente : 03-2018 , pubblicato da Gebäudehülle Schweiz , Verband der Schweizer Gebäudehüllen-Unternehmungen , Technische Kommission Flachdach , 9240 Uzwill [ 2 ] Richtlinie Bauwerksabdichtung - Anschluss an bodentiefe Fenster und Türen : 05-2020 , Teil 1 : Planung , Teil 2 : Ausführung ( Linee guida per l ’ impermeabilizzazione delle strutture - collegamento a finestre e porte a tutta altezza : 05-2020 , Parte 1 : Pianificazione , Parte 2 : Esecuzione ), pubblicata da Plattform Fenster Österreich , 1037 Wien , IFB -Institut für Flachdach und Bauwerksabdichtung , 1110 Wien [ 3 ] ift-Fachinformation MO-06 / 1:02-2022 , 2-stufiger Einbau von Fenstern und Türen mit Vorabmontagezargen , ( Installazione in due fasi di finestre e porte su controtelaio ), pubblicato da ift Rosenheim , 83026 Rosenheim .
