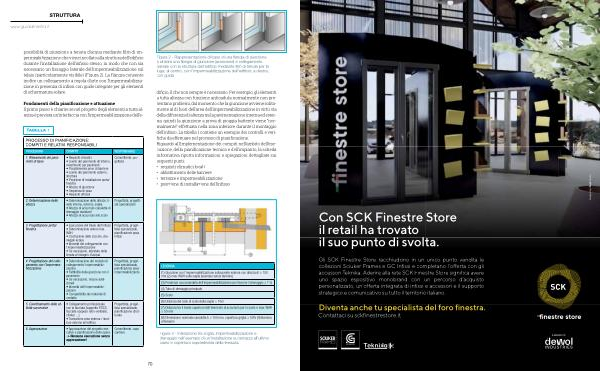

STRUTTURA www . guidafinestra . it
possibilità di giunzione a tenuta d ’ acqua mediante film di impermeabilizzazione che viene incollato alla struttura dell ’ edificio durante l ’ installazione dell ’ infisso stesso , in modo che non sia necessario un fissaggio laterale dell ’ impermeabilizzazione sul telaio ( particolarmente visibile ) ( Figura 2 ). La flangia consente inoltre un collegamento a regola d ’ arte con l ’ impermeabilizzazione in presenza di infissi con guide integrate per gli elementi di schermatura solare .
Fondamenti della pianificazione e attuazione Il primo passo è chiarire se nel progetto degli elementi a tutta altezza è prevista un ’ interfaccia con l ’ impermeabilizzazione dell ’ e-
TABELLA 1
PROCESSO DI PIANIFICAZIONE : COMPITI E RELATIVI RESPONSABILI
PROCEDURA COMPITI RESPONSABILI
1 . Rilevamento dei parametri di base
2 . Determinazione delle altezze
• Requisiti climatici
• Livello del pavimento all ’ interno , rivestimenti per pavimenti
• Possibilmente privo di barriere
• Livello del pavimento esterno , struttura
• Posizione di installazione porta / finestra
• Altezze di giunzione
• Sequenza di posa
• Requisiti ufficiali
• Determinazione delle altezze , livello interno , esterno , soglia
• Altezza di accumulo canaletta di drenaggio standard
• Altezza di accumulo allo scolo
Committente , progettista
Progettista , progettista specializzato
Figura 2 - Rappresentazione di base di una flangia di giunzione : a sinistra una flangia di giunzione ( arancione ) e collegamento laterale con la struttura dell ’ edificio mediante film di tenuta per la fuga ; al centro , con l ’ impermeabilizzazione dell ’ edificio ; a destra , con guida
dificio , il che non sempre è necessario . Per esempio , gli elementi a tutta altezza con funzione anticaduta normalmente non presentano problemi , dal momento che la giunzione avviene solitamente al di fuori dell ’ area dell ’ impermeabilizzazione in virtù via della differenza di altezza tra la pavimentazione interna ed esterna : quindi la giunzione a prova di pioggia battente viene “ normalmente ” effettuata nella zona inferiore durante il montaggio dell ’ infisso . La tabella 1 contiene un esempio dei controlli e verifiche da effettuare nel processo di pianificazione . Riguardo all ’ implementazione dei compiti nell ’ ambito dell ’ esecuzione , della pianificazione tecnica e dell ’ impianto , la scheda informativa riporta informazioni e spiegazioni dettagliate sui seguenti punti :
• requisiti climatici locali
• abbattimento delle barriere
• terrazze e impermeabilizzazione
• posizione di installazione dell ’ infisso
3 . Progettazione porta / finestra
4 . Progettazione del collegamento con l ’ impermeabilizzazione
5 . Coordinamento delle attività successive
• Esecuzione del telaio dell ’ infisso
• Determinazione valore max . WAH
• Costruzione dello zoccolo , drenaggio acqua
• Idoneità del collegamento con l ’ impermeabilizzazione
• Se necessario , attestato della tenuta al ristagno d ’ acqua
• Determinazione del metodo di collegamento / impermeabilizzazione
• Fattibilità della giunzione con il pavimento
• Se necessario , misure addizionali
• Idoneità dell ’ impermeabilizzazione
• Compatibilità dei materiali di contatto
• Collegamento professionale con la facciata ( cappotto ETICS , facciate sospese retro-ventilate , clinker , ...)
• Transizione area esterna / strutture esterne all ’ edificio
6 . Approvazione • Approvazione del progetto esecutivo e pianificazione delle opere - > Nessuna esecuzione senza approvazione !
Progettista , progettista specializzato , pianificazione posa infissi
Progettista , progettista specializzato , pianificazione posa impermeabilizzante
Progettista , progettista specializzato , pianificazione strutturale
Committente , capo cantiere
LEGENDA :
( 1 ) Giunzione con l ’ impermeabilizzazione sulla parete esterna con altezza di ≥ 150 mm ( 2 ) max . WAH sulla soglia ( esempio senza barriere )
( 3 ) Pendenza raccomandata dell ’ impermeabilizzazione per favorire il drenaggio ≥ 1 % ( 4 ) Tubo di drenaggio principale ( 5 ) Scolo ( 6 ) Distanza del tubo di scolo dalla soglia ≥ 10m
( 7 ) Distanza tra il bordo superiore dell ’ elemento di accumulo per lo scolo e max . WAH ≥ 50 mm
( 8 ) Dimensione nominale canaletta b ≥ 150 mm , copertura griglia ≥ 50 % ( 9 ) Barriera antivapore
Figura 3 - Interazione tra soglia , impermeabilizzazione e drenaggio nell ’ esempio di un ’ installazione su terrazza all ’ ultimo piano e copertura sopraelevata della terrazza .
