12
|
|
|
13.5 |
|
1 '-2 3 / 4 " |
6 1 / 4 " |
B. O. TRUSS / T. O. STR 109 '- 3 " |
1 "
1 1 / 4 "
3 / 4 "
|
B. O. TRUSS / T. O. STR 109 '- 3 "
B. O. SIDING 109 '- 2 1 / 4 "
|
5 1 / 4 " |
B. O. STR 108 '- 4 1 / 2 " T. O. WINDOW 108 '- 1 3 / 4 " |
4 1 / 2 "
6 1 / 4 "
|
7 5 / 8 " |
1 "
4 7 / 8 "
|
B. O. STR 108 '- 4 1 / 2 " B. O. SIDING 108 '- 2 1 / 4 " B. O. TRANSOM 108 '- 0 " |
8 '-3 1 / 2 "
2 13 / 16 "
8 '-2 3 / 4 "
|
F. F. LVL 01 100 '- 0 "
B. O. WINDOW 99 '- 10 1 / 4 "
|
2 1 / 2 " |
2 13 / 16 " |
F. F. LVL 01
100 '- 0 " T. O. STR
99 '- 9 1 / 2 "
|
|
T. O. CONCRETE COLUMNS
99 '- 0 "
|
9 1 / 2 " |
9 1 / 2 " |
T. O. CONCRETE COLUMNS 99 '- 0 " |
1 3 / 8 "
T. O. CONCRETE FOUNDATION WALLS 98 '- 10 1 / 2 "
5 / 8 " 9 7 / 8 "
C
2 '-1 "
T. O. WINDOW 99 '- 0 "
B. O. CEILING 98 '- 10 3 / 4 "
E. 1 F
4 3 / 4 "
T. O. CONCRETE SILL 96 '- 10 1 / 4 "
T. O. CONCRETE SILL 96 '- 8 1 / 4 "

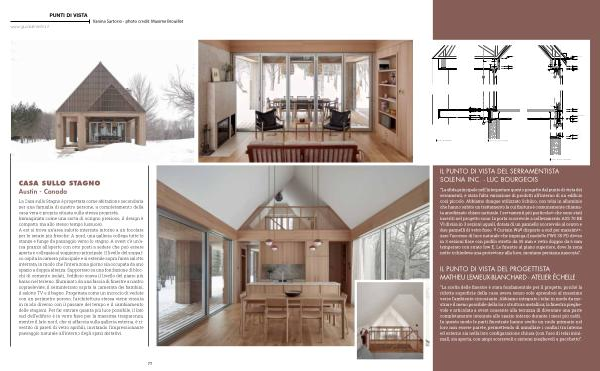

IL PUNTO DI VISTA DEL SERRAMENTISTA SOLENA INC.- LUC BOURGEOIS
“ La sfida principale nell’ interpretare questo progetto dal punto di vista dei serramenti, è stata l’ alta variazione di prodotti all’ interno di un edificio così piccolo. Abbiamo dunque utilizzato Schüco, con telai in alluminio che hanno subito un trattamento la cui finitura è comunemente chiamata anodizzato chiaro naturale. I serramenti più particolari che sono stati inseriti nel progetto sono: la porta scorrevole a sollevamento ASS 70 BE V1 divisa in 3 sezioni uguali, dotata di un pannello scorrevole al centro e due pannelli di vetro fisso. Il Curtain Wall disposto a sud per massimizzare l’ accesso di luce naturale che impiega il modello FWS 35 PD diviso in 3 sezioni fisse con profilo stretto da 35 mm e vetro doppio da 6 mm temperato con strato low E. Le finestre al piano superiore, dove la zona notte richiedeva una protezione alla luce, montano persiana nascosta”.
IL PUNTO DI VISTA DEL PROGETTISTA MATHIEU LEMIEUX-BLANCHARD- ATELIER ÉCHELLE
“ La scelta delle finestre è stata fondamentale per il progetto, poiché la ridotta superficie della casa aveva senso solo aprendosi al massimo verso l’ ambiente circostante. Abbiamo integrato i telai in modo da mostrare il meno possibile della loro struttura metallica; la finestra pieghevole e articolata a ovest consente alla terrazza di diventare una parte completamente integrata allo spazio interno durante i mesi più caldi. In questo modo le parti finestrate hanno svolto un ruolo primario nel loro non essere parete, permettendo di annullare i confini tra interno ed esterno sia nella loro configurazione chiusa( con l’ uso di telai minimal), sia aperta, con ampi scorrevoli e sistemi pieghevoli a pacchetto”.
