Il progettista
Il partner
299,18
397.007
397.501 397.504 397.504
397.007
397.501
43,16
397.504 397.504
397.007

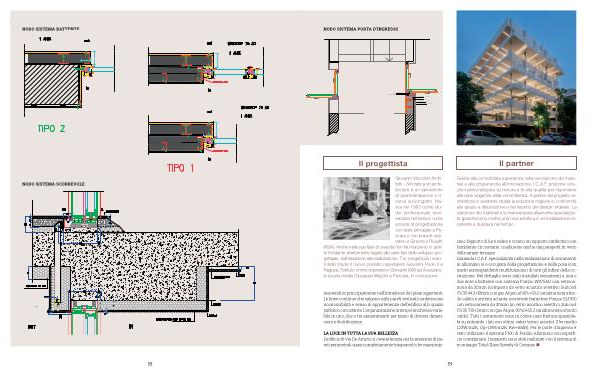

DETTAGLIO NODI P100
NODO SISTEMA PORTA D ’ INGRESSO
Struttura portante portone eventuale riempimento con materiale fonoisolante
Muraturai in laterizio - sp . 250 mm
Lastra fibrolegno - sp . 19 mm Lastra di cartongesso - sp . 12.5 mm Lastra accoppiata AEMIX WALL - sp . 32.5 mm
Il progettista
Giovanni Vaccarini Architetti - Sincretica srl architecture è un laboratorio di sperimentazione e ricerca sul progetto . Nasce nel 1993 come studio professionale evolvendosi nel tempo come società di progettazione con sede principale a Pescara e con branch operative a Ginevra e Riyadh ( KSA ). Anche nella sua fase di crescita non ha mai perso lo spirito fondante strettamente legato alle varie fasi dello sviluppo progettuale , dall ’ ideazione alla realizzazione . Tra i progetti più recenti dello studio il nuovo presidio ospedaliero Giovanni Paolo II a Ragusa , l ’ Istituto omnicomprensivo Giovanni XXIII ad Avezzano , la scuola media Giuseppe Mazzini a Pescara , in costruzione .
inserendosi principalmente nell ’ intradosso dei piani aggettanti . Le linee continue che salgono sulle pareti verticali conferiscono riconoscibilità e senso di appartenenza dell ’ edificio allo spazio pubblico circostante . L ’ organizzazione interna è anch ’ essa variabile in uno , due o tre appartamenti per piano di diverse dimensioni e distribuzione .
LA LUCE IN TUTTA LA SUA BELLEZZA L ’ edificio di via De Amicis si cwaratterizza per la presenza di pareti perimetrali quasi completamente trasparenti che massimiz-
Il partner
Grazie alla consolidata esperienza nella lavorazione dei materiali e alla propensione all ’ innovazione , I . C . A . F . propone soluzioni personalizzate su misura e di alta qualità per rispondere alle varie esigenze della committenza . A partire dal progetto architettonico esistente studia la soluzione migliore in conformità allo spazio a disposizione e nel rispetto del design originale . La selezione dei materiali e la manodopera altamente specializzata garantiscono inoltre una resa estetica e un ’ installazione resistente e duratura nel tempo .
zano l ’ apporto di luce solare e creano un rapporto simbiotico con l ’ ambiente circostante , coadiuvato anche dai parapetti in vetro delle ampie terrazze . L ’ azienda I . C . A . F . specializzata nella realizzazione di serramenti in alluminio si è occupata della progettazione e della posa ( con nastri autoespandenti multifunzione ) di tutti gli infissi della costruzione . Nel dettaglio sono stati installati serramenti a una o due ante a battente con sistema Ponzio WS75AD con vetrocamera da 30mm ( composto da vetro acustico selettivo Suncool 70 / 35 44.2 + 18mm con gas Argon al 90 %+ 33.2 canalina nera a bordo caldo ) e sistemi ad anta scorrevole frameless Ponzio SL1300 con vetrocamera da 30mm ( in vetro acustico selettivo Suncool 70 / 35 T10 + 2mm con gas Argon 90 % 0 + 55.2 canalina nera a bordo caldo ). Tutti i serramenti sono in colore nero finitura spazzolata su entrambi i lati con ottimi valori termo acustici ( Uw medio 1,23W / m2K , Ug = 1,0W / m2K , Rw = 46dB ). Per le porte d ’ ingresso è stato utilizzato il sistema P100 di Ponzio Alluminio con superficie complanare . I parapetti sono stati realizzati con il sistema di montaggio Total Glass Speedy di Compas
59
