Basil’s Restaurant
• Atlanta, GA • 2150 sf. • Commercial Project

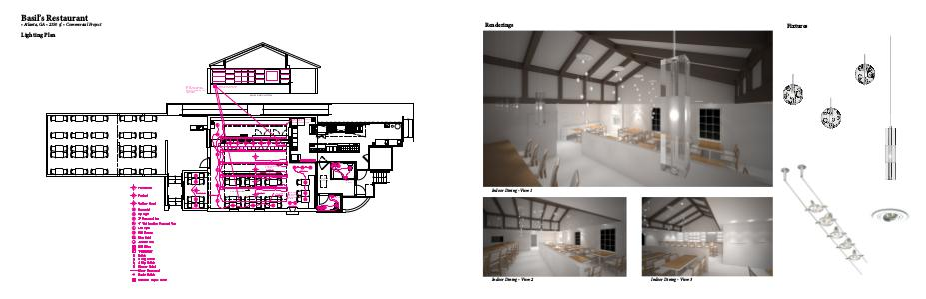

Lighting Plan
NOTE
RUN 5 CONDUCTOR
#16 AWG WIRE FROM
EACH SECTION OF LED
TO DRIVER
LOCATION
DRIVER LOCATION FOR
ALL LED LIGHT T.B.D
BAR ELEVATION
FOR THIS SECTION
RUN TWO 5
CONDUCTOR WIRE
Zone 7
under counter lighting
Zone 6
Z-10 Z-9 Z-8 Z-7 Z-6 Z-5 Z-4 Z-3 Z-2 Z-1
cable stretch
system
Zone 5
Zone 1
PULL-DOWN
ATTIC STAIR
3'-0" x 6'-0" SKYLIGHT
Zone 9
Zone 10
Zone 8
Zone 4
1" extrusion
Zone 3
FOR THIS
SECTION RUN
TWO 5
CONDUCTOR
WIRE
fan
switch
fan
switch
Zone 2
L-1
