Modular Support Systems Technical Guide, Edition 2
3.0 Modular Support System
3.2.11 MT Media Fixation

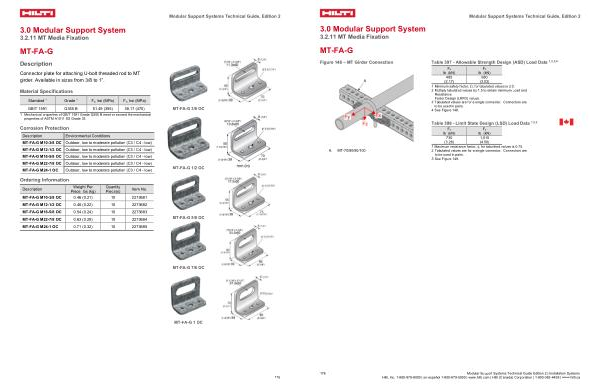

MT-FA-G
Description
Connector plate for attaching U-bolt threaded rod to MT girder. Available in sizes from 3 / 8 to 1”.
Material Specifications
Standard 1 Grade 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51.49( 355) 68.17( 470)
1 Mechanical properties of GB / T 1591 Grade Q355 B meet or exceed the mechanical properties of ASTM A1011 SS Grade 33.
MT-FA-G 3 / 8 OC
Corrosion Protection
Description
Environmental Conditions MT-FA-G M10-3 / 8 OC Outdoor, low to moderate pollution( C3 / C4- low) MT-FA-G M12-1 / 2 OC Outdoor, low to moderate pollution( C3 / C4- low) MT-FA-G M16-5 / 8 OC Outdoor, low to moderate pollution( C3 / C4- low) MT-FA-G M22-7 / 8 OC Outdoor, low to moderate pollution( C3 / C4- low) MT-FA-G M24-1 OC Outdoor, low to moderate pollution( C3 / C4- low)
Ordering Information
Description
Weight Per Piece, lbs( kg)
Quantity Piece( s)
Item No. MT-FA-G M10-3 / 8 OC 0.46( 0.21) 10 2273681 MT-FA-G M12-1 / 2 OC 0.48( 0.22) 10 2273682 MT-FA-G M16-5 / 8 OC 0.54( 0.24) 10 2273683 MT-FA-G M22-7 / 8 OC 0.63( 0.29) 10 2273684 MT-FA-G M24-1 OC 0.71( 0.32) 10 2273685
MT-FA-G 1 / 2 OC
MT-FA-G 5 / 8 OC
MT-FA-G 7 / 8 OC
MT-FA-G 1 OC
175
