Revestimiento
Material: Venecita Murvi
Color: Negro
Estantes 4cm esp.
Material: Madera maciza
Heladera
PB 1
1,100
Tablero Eléctrico
Bajo mesada
Material: Melamina
Color: a definir por el cliente
Tiradores: Aluminio
295,5 cm
PB 1
1,100
Zócalo Mesada
Material: Cemento Alisado
66 cm
94,2 cm
PB 1/2
Bajo mesada
0,480
Material: Melamina
Color: a definir por el cliente
Tiradores: Aluminio
T01
73,9 cm
73,9 cm
PB 1/2
0,480
73,9 cm
Banquina 7 cm
PB 0
Material: Cemento Alisado 0,000 PB 0
0,000
NIVEL TERRENO
-0,400 NIVEL TERRENO
-0,400

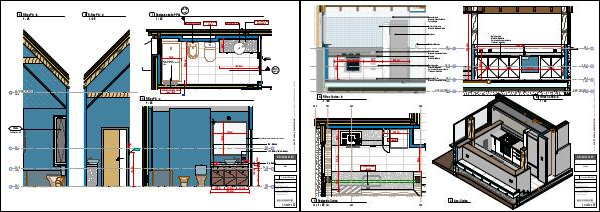

A R.Rev Cocina - b
1 : 25
T00
73,9 cm
51,7 cm
51,7 cm
Mesada
Material: Mármol
B R.Rev Cocina - a
1 : 25
L07
T02
Group#1
94,2 cm
MELIQUINA SASSI
Sector Heladera
Fv - Smile Monocomando -
0423-92
Cocina
rev.
Proyecto Ejecutivo
09/14/18
Ubicacion de proyecto:
MELIQUINA NQN-SMA
Cliente-Propietario:
GUIDO SASSI
[e-mail]
www.carnaghiarquitectura.com
1 Replanteo Cocina
T00 1 : 25 T01
2 Axo -Cocina
L07
T02
JOAQUIN CARNAGHI ARQ.
Nº DE PLANO:
Locales 04
