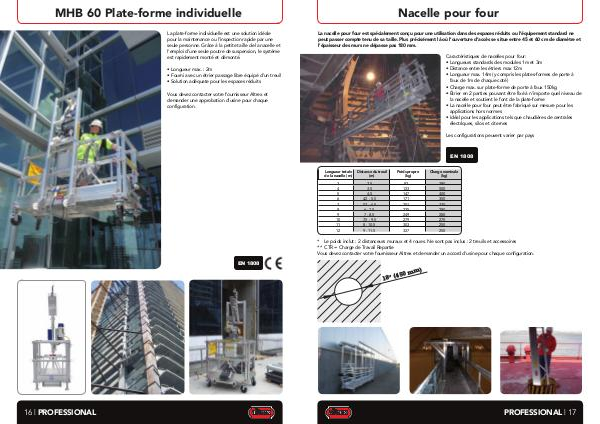

MHB Brochure French Catalogus_MHB_FR_2015 -kl | Page 17

Nacelle pour four
La nacelle pour four est spécialement conçu pour une utilisation dans des espaces réduits ou l’équipement standard ne
peut passer compte tenu de sa taille. Plus précisément là où l’ouverture d’accès se situe entre 45 et 60 cm de diamètre et
l’épaisseur des murs ne dépasse pas 180 mm.
caractéristiques de nacelles pour four:
• Longueurs standards des modules 1m et 3m
• Distance entre les étriers max 12m
• Longueur max. 14m (y compris les plates-formes de porte à
faux de 1m de chaque coté)
• Charge max. sur plate-forme de porte à faux 150kg
• Étrier en 2 parties pouvant être fixé à n’importe quel niveau de
la nacelle et soutient le font de la plate-forme
• La nacelle pour four peut être fabriqué sur mesure pour les
applications hors normes
• Idéal pour les applications tels que chaudières de centrales
électriques, silos et citernes
les configurations peuvent varier par pays
EN 1808
Longueur totale
de la nacelle (m)
3
4
5
6
7
8
9
10
11
12
Distance du treuil
(m)
2.5
3.5
4.5
4.2 - 5.5
5.2 - 6.5
6 - 7.5
7 - 8.5
7.5 - 9.5
8 - 10.5
9 - 11.5
Poids propre
(kg)
92
123
147
171
201
225
249
279
303
327
Charge nominale
(kg)
390
500
400
350
320
290
280
270
250
250
* le poids inclut : 2 distanceurs muraux et 4 roues. ne sont pas inclus : 2 treuils et accessoires
** ctr = charge de travail repartie
Vous devez contacter votre fournisseur Altrex et demander un accord d’usine pour chaque configuration.
Ø
450
18" (
mm)
