66

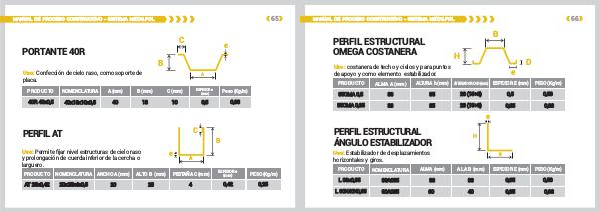

MANUAL DE PROCESO CONSTRUCTIVO - SISTEMA METALPOL
B
PERFIL ESTRUCTURAL
OMEGA COSTANERA
H
D
Uso: costanera de techo y cielos y para puntos
de apoyo y como elemento estabilizador.
e
ALTURA h (mm) ATIESADOR C+D (mm) ESPESOR E (mm)
PESO (Kg/m)
PRODUCTO ALMA A (mm) 35OMA 0,5 38 35 23 (15+8) 0,5 0,59
35OMA 0,85 38 35 23 (15+8) 0,85 0,98
e
PERFIL ESTRUCTURAL
ÁNGULO ESTABILIZADOR
H
Uso: Estabilizador de desplazamientos
horizontales y giros.
B
PRODUCTO NOMENCLATURA ALMA (mm) ALA B (mm) ESPESOR E (mm) PESO (Kg/m)
L 33x0,85 33A085 33 33 0,85 0,59
L 60X40X0,85 60A085 60 40 0,85 0,98
