MANUAL DE PROCESO CONSTRUCTIVO - SISTEMA METALPOL
56

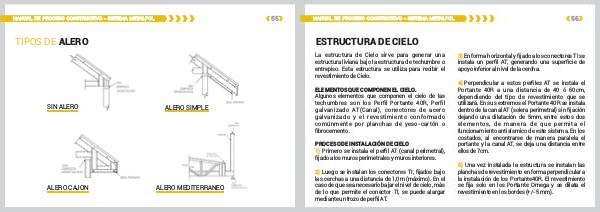

ESTRUCTURA DE CIELO
La estructura de Cielo sirve para generar una
estructura liviana bajo la estructura de techumbre o
entrepiso. Esta estructura se utiliza para recibir el
revestimiento de Cielo.
ELEMENTOS QUE COMPONEN EL CIELO.
Algunos elementos que componen el cielo de las
techumbres son los Perfil Portante 40R, Perfil
galvanizado AT(Canal), conectores de acero
galvanizado y el revestimiento conformado
comúnmente por planchas de yeso-cartón o
fibrocemento.
PROCESO DE INSTALACIÓN DE CIELO
1) Primero se instala el perfil AT (canal perimetral),
fijado a los muros perimetrales y muros interiores.
2) Luego se instalan los conectores TI, fijados bajo
las cerchas a una distancia de 1,0m (máximo). En el
caso de que sea necesario bajar el nivel de cielo, más
de lo que permite el conector TI, se puede alargar
mediante un trozo de perfil AT.
3) En forma horizontal y fijado a los conectores TI se
instala un perfil AT, generando una superficie de
apoyo inferior al nivel de la cercha.
4) Perpendicular a estos perfiles AT se instala el
Portante 40R a una distancia de 40 ó 60cm,
dependiendo del tipo de revestimiento que se
utilizará. En sus extremos el Portante 40R se instala
dentro de la canal AT (solera perimetral) sin fijación
dejando una dilatación de 5mm, entre estos dos
elementos, de manera de que permita el
funcionamiento antisísmico de este sistema. En los
costados, al encontrarse de manera paralela el
portante y la canal AT, se deja una distancia entre
ellos de 7cm.
5) Una vez instalada la estructura se instalan las
planchas de revestimiento en forma perpendicular a
la instalación de los Portante40R. El revestimiento
se fija solo en los Portante Omega y se dilata el
revestimiento en los bordes (+/- 5 mm).
