MANUAL DE PROCESO CONSTRUCTIVO - SISTEMA METALPOL
PANELES ESTRUCTURALES.
Los paneles estructurales (generalmente muros
exteriores) deben soportar cargas gravitacionales
como el peso propio, sobrecargas, etc. Asi tambien
deben resistir cargas laterales que inducen corte
como cargas de viento o cargas por sismos, por lo
cual estos paneles deben proporcionar estabilidad
lateral a construcción. Estos paneles de definen
como estructurales ya que los perfiles utilizados en
estos tienen espesores entre 0.85-1 mm y
especiales hasta 1,6 mm.
En algunos casos puntuales puede que por las
solicitaciones sometidas en la edificación o por
motivos de estructuración de la obra se utilice
paneles estructurales en el interior de esta.
Comúnmente en edificaciones de 1 o 2 niveles se
recomienda utilizar los paneles de Metalpol con
espesores de 90 o 150 mm para cumplir con los
requerimientos de diseño.

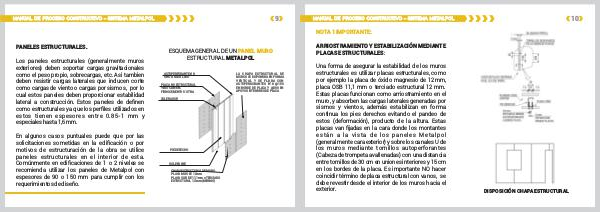

ESQUEMA GENERAL DE UN PANEL MURO
ESTRUCTURAL METALPOL
AUTOPERFORANTE # 8
UNO A CADA LADO
PLACA NO ESTRUCTURAL
YESO CARTON.
FIBROCEMENTO U OTRA
SOLERA SUP.
PIE DERECHO
SOLERA INF.
CHAPA ESTRUCTURAL DE MURO
PLACA MGO DE 12mm
PLACA OSB DE 11,1mm o TERCIADO
ESTRUCTURAL 12 mm (MINIMO)
LA CHAPA ESTRUCTURAL DE
MUROS SE DISPONDRA EN FORMA
VERTICAL Y SE FIJARA CON
AUTOPERDORANTES N°8 @150
EN BORDE DE PLACA Y @300 EN
APOYOS INTERIORES DE PLACA
