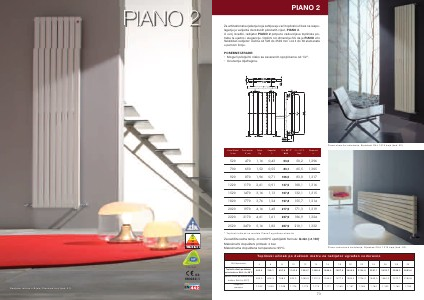

PIANO 2
Za arhitektonska rješenja koja zahtjevaju ve?i toplinski u?inak na raspolaganju je varijanta dvostrukih plosnatih cijevi, PIANO 2. U ovoj izvedbi, radijator PIANO 2 potpuno zadovoljava toplinske potrebe te ujedno i eleganciju. Opširni niz dimenzija ?ini da je PIANO vrlo fleksibilan radijator: dužine od 520 do 2520 mm i od 4 do 30 elemenata u parnom broju. POSEBNE IZRADE: • Mogu?i priklju?ci nisko sa zavarenim spojnicama od 1/2”. • Unutarnja dijafragma.

grani?nik

7

7

Visina/Model H mm

Osni razmak H’ mm

Težina Kg

Kapacitet lt

?t = 60°C* ?t = 50°C
Watt Watt

Piano okomita instalacija, Bjelokost RAL 1013 boja (kod. 02).
Eksponent n.

520 700 920 1220 1520 1820 2020 2220 2520

470 650 870 1170 1470 1770 1970 2170 2470

1,16 1,52 1,96 2,61 3,16 3,76 4,16 4,61 5,16

0,43 0,55 0,71 0,91 1,13 1,34 1,48 1,61 1,82

63,6 83,1 106,5 137,5 167,8 197,8 217,9 237,9 267,9

50,2 65,5 83,8 108,1 132,1 155,7 171,3 186,9 210,1

1,296 1,305 1,317 1,316 1,315 1,314 1,319 1,324 1,332

* Toplinski u?inak za modele Piano2 ugra?ene okomito

Za razli?ite radne temp. ?t od 60°C upotrijebiti formulu: Q=Qn (?t / 60)n Maksimalni dopušteni pritisak: 4 bar. Maksimalna dopuštena temperatura: 95°C.

Piano vodoravna instalacija, Bjelokost RAL 1013 boja (kod. 02).

Toplinski u?inak po dužnom metru za radijator ugra?en vodoravno
Br Elemenata
Toplinski u?inak po dužnom metru izražen u Watt ?t= 60°C Toplinski u?inak po dužnom metru izražen u Watt ?t= 50°C Eksponent promjene

4 542,4 433,3 1,232

6 760,1 606,3

8 957,9 768,5 1,208

10 1142,9 922,3 1,176

12 1324,7 1069,3 1,175

14 1498,9 1210,3 1,173

16 1666,4 1346,0 1,171

18 1827,9 1477,0 1,169

20 2454,5 1984,0 1,167

22 2134,9 1726,2 1,166

24 2281,1 1845,0 1,164

26 2422,7 1960,2 1,162

28 2560,2 2072,1 1,160

30 2693,6 2180,8 1,158

1,240
