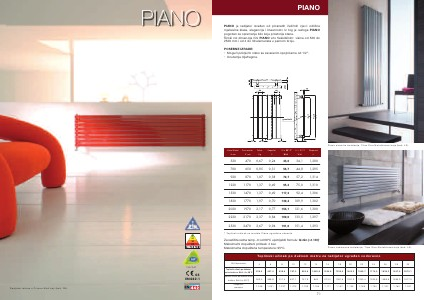

PIANO
PIANO je radijator izra?en od plosnatih ?eli?nih cjevi: odli?na mješavina klase, elegancije i linearnosti. Iz tog je razloga PIANO pogodan za opremanje bilo koje prostorije stana. Široki niz dimenzija ?ini PIANO vrlo fleksibilnim: visina od 520 do 2520 mm i od 4 do 30 elemenata u parnom broju. POSEBNE IZRADE: • Mogu?i priklju?ci nisko sa zavarenim spojnicama od 1/2”. • Unutarnja dijafragma.

grani?nik

7

7

’

Visina/Model H mm

Osni razmak H’ mm

Težina Kg

Kapacitet lt

?t = 60°C*
Watt

?t = 50°C
Watt

Piano okomita instalacija, Titan Sivo Metalizirana boja (kod. L3).
Eksponent n.

520 700 920 1220 1520 1820 2020 2220 2520

470 650 870 1170 1470 1770 1970 2170 2470

0,67 0,85 1,07 1,37 1,37 1,97 2,17 2,37 2,67

0,24 0,31 0,38 0,49 0,49 0,70 0,77 0,84 0,94

43,0 56,7 72,7 95,3 117,3 139,4 154,1 169,0 191,6

34,1 44,8 57,2 75,0 92,4 109,9 121,6 133,5 151,4

1,280 1,295 1,314 1,310 1,306 1,302 1,300 1,297 1,293

* Toplinski u?inak za modele Piano ugra?ene okomito

Za razli?ite radne temp. ?t od 60°C upotrijebiti formulu: Q=Qn (?t / 60)n Maksimalni dopušteni pritisak: 4 bar. Maksimalna dopuštena temperatura: 95°C.

Piano vodoravna instalacija, Titan Sivo Metalizirana boja (kod. L3).

Toplinski u?inak po dužnom metru za radijator ugra?en vodoravno
Br Elemenata
Toplinski u?inak po dužnom metru izražen u Watt ?t= 60°C Toplinski u?inak po dužno m metru izražen u Watt ?t= 50°C Eksponent promjene

4 329,5 263,4

6 487,5 388,8

8 639,6 511,4

10 787,3 631,1 1,213

12 930,6 747,9

14 1069,8 862

16 1204,8 973,2

18 1335,5 1081,6 1,157

20 1462,3 1187,3 1,143

22 1590,7 1290,4 1,148

24 1715,9 1390,8 1,152

26 1838,2 1488,6 1,157

28 1957,6 1583,9 1,162

30 2075,1 1677,5 1,167

1,228

1,241

1,227

1,199

1,185

1,171

71
