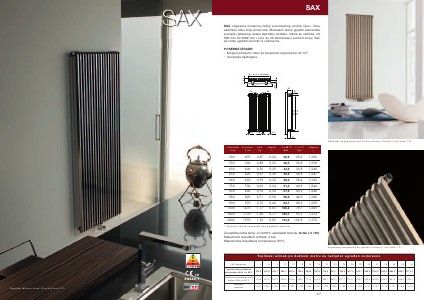

MBTEAM Katalozi Radijatori | Page 67

SAX
SAX odgovara modernoj težnji pravokutnog profila cijevi, ?ime zadržava vitku liniju proizvoda. Modularni sklop grija?ih elemenata pomaže rješavanju svake toplinske potrebe. Visine su razli?ite: od 500 mm do 2000 mm i od 4 do 40 elemenata u parnom broju. Sax se može ugraditi okomito ili vodoravno. POSEBNE IZRADE: • Mogu?i priklju?ci nisko sa zavarenim spojnicama od 1/2”. • Unutarnja dijafragma.

L= da 4 a 40 elem. 55

Ø30

95 20 40 25

10

20

10 55

H’±2 H ±2

Visina/Model H mm

Osni razmak H’ mm

Težina Kg

Kapacitet lt

?t = 60°C* ?t = 50°C
Watt Watt

Radijator sa spojevima od 50 mm lakiran u Quartz 1 boji (kod. 1C).
Eksponent n.

500 530 630 650 680 730 830 850 900 1500 1800 2000

470 500 600 620 650 700 800 820 870 1470 1770 1970

0,47 0,49 0,56 0,57 0,59 0,63 0,70 0,71 0,75 1,17 1,38 1,52

0,24 0,25 0,29 0,30 0,32 0,34 0,38 0,38 0,40 0,65 0,77 0,85

36,6 38,5 44,9 46,2 48,2 51,3 57,6 58,9 62,1 100,4 120,1 133,3

29,2 30,8 35,8 36,8 38,4 40,9 45,9 46,9 49,5 79,7 95,3 105,8

1,236 1,238 1,240 1,241 1,243 1,244 1,246 1,248 1,250 1,265 1,272 1,270

* Toplinski u?inak za modele Sax ugra?ene okomito

Za razli?ite radne temp. ?t od 60°C upotrijebiti formulu: Q=Qn (?t / 60)n Maksimalni dopušteni pritisak: 4 bar. Maksimalna dopuštena temperatura: 95°C.
Pojedinost radijatora Sax, lakiran u Quartz 1 boji (kod. 1C).

Toplinski u?inak po dužnom metru za radijator ugra?en vodoravno
Br Elemenata
Toplinski u?inak po dužnom metru izražen u Watt ?t= 60°C Toplinski u?inak po dužnom metru izražen u Watt ?t= 50°C Eksponent promjene

4

6

8

10

12

14

16

18

20

22

24

26

28

30

32

34

36

38

40

223,8 338,9 453,1 178,6 267,9 1,237 1,289 357,2 1,304

566,1 678,0 446,5 535,8 1,302 1,291

788,8 898,6 1007,6 1116,0 1223,7 1330,8 1437,5 1543,7 1649,5 1754,9 1860,0 1964,8 2069,2 2173,4 625,1 714,4 1,275 1,258 803,8 893,1 1,240 1,222 982,4 1071,7 1161,0 1250,3 1339,6 1428,9 1518,2 1607,5 1696,8 1786,1 1,205 1,188 1,172 1,156 1,141 1,127 1,114 1,101 1,088 1,076
