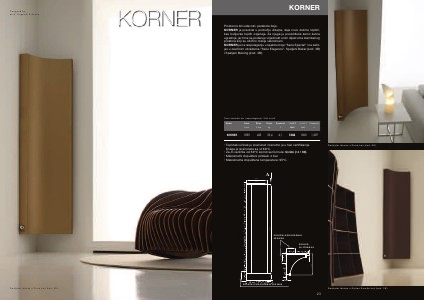

KORNER
Prostorna krivudavost, parabola boje. KORNER je preokret u podru?ju dizajna, daje novu dubinu toplini, kao kolijevka toplih osje?aja. Za njega je predvi?ena samo kutna ugradnja, jer time se podaruje vrijednost onim dijelovima stambenog prostora koji su obi?no manje valorizirani. KORNER je na raspolaganju u spektru boja “Serie Special” i na zahtjev u završnim obradama “Serie Elegance”, Spaljeni Bakar (kod. 3B) i Spaljeni Mesing (kod. 4B).
Osni razmak na raspolaganju: Vidi crtež
Model Visina L mm Širina L’ mm Težina kg Kapacitet lt
?t=60°C
Watt
?t=50°C Eksponent
Watt n.
KORNER
1850
425
35,4
4,1
1246
1000
1,207
Radijator lakiran u Petra boji (kod. 3D).
• Toplinski u?inak je izra?unat i trenutno je u fazi certifikacije. Snaga je izra?unata sa ?t 60°C. • Za ?t razli?ite od 60°C koristi se formula: Q=Qn (?t / 60)n • Maksimalni dopušteni pritisak: 4 bar. • Maksimalna dopuštena temperatura: 95°C.
A
432 425
1850
POLOŽAJ VODOVODNIH SPOJEVA POGLED SA STRANE A
max 200
max 200
35 5 448
X+50
POLOŽAJ VODOVODNIH SPOJEVA
X
Radijator lakiran u Duhan Sme?a boji (kod. 1B).
23
