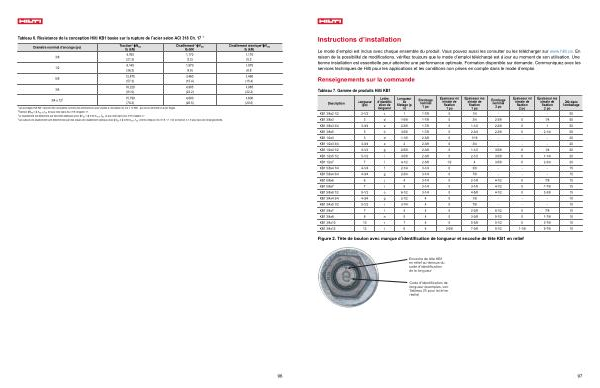

Tableau 6. Résistance de la conception Hilti KB1 basée sur la rupture de l’ acier selon ACI 318 Ch. 17 1
Diamètre nominal d’ ancrage( po) |
Traction 2 ϕN sa lb( kN) |
Cisaillement 3 ϕV sa lb( kN) |
Cisaillement sismique 4 ϕV sa lb( kN) |
3 / 8 |
4,760( 21.2) |
1,170( 5.2) |
1,170( 5.2) |
1 / 2 |
8,145( 36.2) |
1,970( 8.8) |
1,970( 8.8) |
5 / 8 |
12,875( 57.3) |
3,460( 15.4) |
3,460( 15.4) |
3 / 4 |
18,220( 81.0) |
4,985( 22.2) |
4,985( 22.2) |
3 / 4 x 12 1 15,790( 70.2)
1 Les ancrages Hilti KB1 doivent être considérés comme des éléments en acier ductile à l’ exception du 3 / 4 x 12 KB1, qui est un élément en acier fragile.
4,600( 20.5)
4,600( 20.5)
2 Traction ϕN sa = ϕ A se, N f uta tel que noté dans ACI 318 Chapitre 17. 3 Le cisaillement est déterminé par des tests statiques avec ϕV sa < ϕ 0.60 A se, V f uta tel que noté dans ACI 318 Chapitre 17. 4 Les valeurs de cisaillement sont déterminées par des essais de cisaillement sismique avec ϕV sa ≤ ϕ 0,60 A se, V f uta comme indiqué l’ ACI 318. 17. Voir la Section 3.1.8 pour plus de renseignements.
96
