Dans le cas d’ une construction de maçonnerie partiellement cimentée avec des cellules remplies de coulis et renforcées verticalement( c’ est-à-dire des cellules cimentées sur des rangées différentes), réduire les distances au bord dans la direction x jusqu’ au joint vertical creux adjacent le plus proche ainsi que jusqu’ à la cellule non cimentée la plus proche( pour les configurations à un ancrage unique) ou jusqu’ au joint vertical adjacent opposé le plus proche( pour les configurations à plusieurs ancrages installés dans différents blocs de maçonnerie adjacents verticalement). Voir Figure 6 et Figure 7. Le logiciel analysera les zones d’ influence en conséquence si les distances correctes entre les bords de l’ application dans la direction y sont modélisées dans le logiciel.

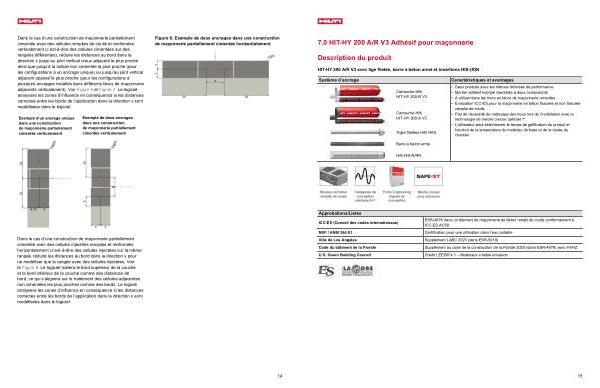

Figure 8. Exemple de deux ancrages dans une construction de maçonnerie partiellement cimentée horizontalement
Exemple d’ un ancrage unique dans une construction de maçonnerie partiellement cimentée verticalement
Exemple de deux ancrages dans une construction de maçonnerie partiellement cimentée verticalement
Dans le cas d’ une construction de maçonnerie partiellement cimentée avec des cellules injectées remplies et renforcées horizontalement( c’ est-à-dire des cellules injectées sur la même rangée, réduire les distances au bord dans la direction y pour ne modéliser que la rangée avec des cellules injectées. Voir la Figure 8. Le logiciel traitera le bord supérieur de la couche et le bord inférieur de la couche comme des distances de bord, ce qui s’ alignera sur le traitement des cellules adjacentes non cimentées les plus proches comme des bords. Le logiciel analysera les zones d’ influence en conséquence si les distances correctes entre les bords de l’ application dans la direction x sont modélisées dans le logiciel.
