Sécurité haute tension

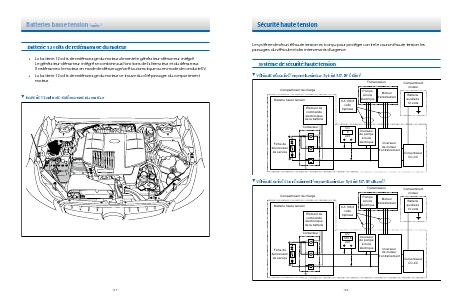

Le système de sécurité haute tension est conçu pour protéger contre le courant haute tension les
passagers du véhicule et des intervenants d’urgence.
Système de sécurité haute tension
Véhicule désactivé (voyant lumineux Hybrid READY éteint)
Transmission
Compartiment de charge
Batterie haute tension
Élément de
commande
électronique
de la batterie
Contacteur
CA 100,8
volts
triphasé
CC
0
volt
Fiche de
déconnexion
de service
Pompe
Moteur
à huile
d’entraînement
électrique
Inverseur
de pompe
à huile
électrique
Inverseur
de moteur
d’entraînement
Compartiment
moteur
Batterie
auxiliaire
12 volts
Convertisseur
CC-CC
Véhicule activé et opérationnel (voyant lumineux Hybrid READY allumé)
Transmission
Compartiment de charge
Batterie haute tension
Élément de
commande
électronique
de la batterie
Contacteur
CA 100,8
volts
triphasé
CC
100,8
volt
Fiche de
déconnexion
de service
-22-
Pompe
Moteur
à huile
d’entraînement
électrique
Inverseur
de pompe
à huile
électrique
Inverseur
de moteur
d’entraînement
Compartiment
moteur
Batterie
auxiliaire
12 volts
Convertisseur
CC-CC
