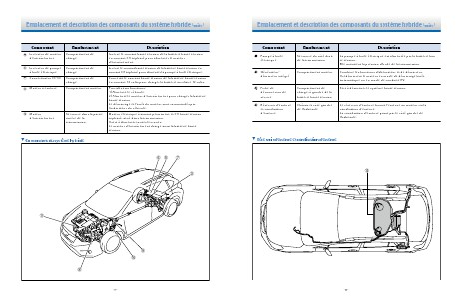

Emplacement et description des composants du système hybride (suite)
Composant
Emplacement
Description
⑤ Inverseur de moteur
d’entraînement
Compartiment de
charge
Inverse le courant haute tension de la batterie haute tension
en courant CA triphasé pour alimenter le moteur
d’entraînement.
⑥ Inverseur de pompe
à huile électrique
Compartiment de
charge
Inverse le courant haute tension de la batterie haute tension en
courant CA triphasé pour alimenter la pompe à huile électrique.
⑦ Convertisseur CC-CC
Compartiment de
charge
Convertit le courant haute tension de la batterie haute tension
en courant 12 volts pour charger la batterie auxiliaire 12 volts.
⑧ Moteur à essence
Compartiment moteur
Provides two functions:
1) Alimente le véhicule.
2) Alimente le moteur d’entraînement pour charger la batterie
haute tension.
Le démarrage et l’arrêt du moteur sont commandés par
l’ordinateur du véhicule.
⑨ Moteur
d’entraînement
Se trouve dans la partie
arrière de la
transmission.
Moteur électrique à aimant permanent et CA haute tension
triphasé, situé dans la transmission.
Il sert à alimenter toutes les roues.
Le moteur d’entraînement charge aussi la batterie haute
tension.
Composants du système hybride
-7-
